Q：ポーチの入力方法を教えてください。

A：「外部」メニューの「ポーチ」でポーチを入力します。

操作方法

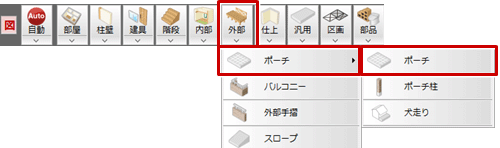

1. 「外部」メニューから「ポーチ」の「ポーチ」を選びます。

2. 「ポーチ」ダイアログの「壁考慮」をONにして、段数を「2段」に設定します。

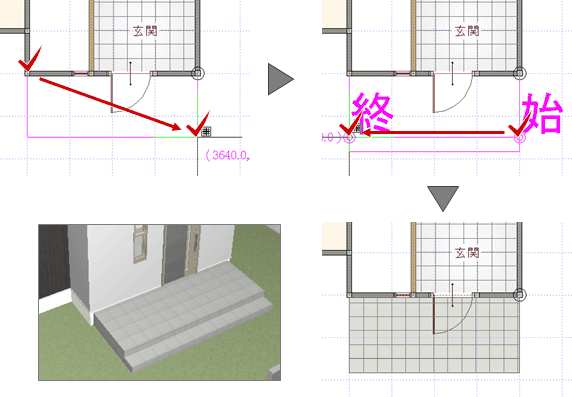

3. ポーチの上段の範囲を指定して、下段の開始位置と終了位置をクリックします。
   ポーチが入力されます。



メモ

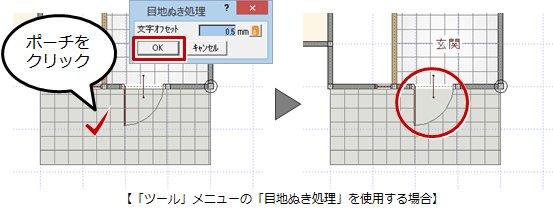

• ポーチの入力後、建具と重なるポーチの目地を削除するには、「ツール」メニューの「目地ぬき処理」または「一括作成」の「図面化」を使用します。
