Q：トイレブースの作成方法を教えてください。

A：「内部」メニューの「内部意匠」の「パーティション」で作成します。

操作方法

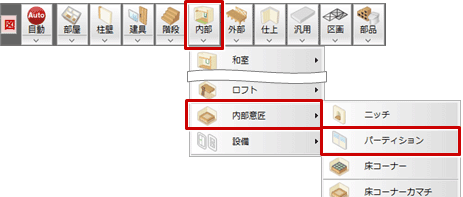

1. 「内部」メニューから「内部意匠」の「パーティション」を選びます。

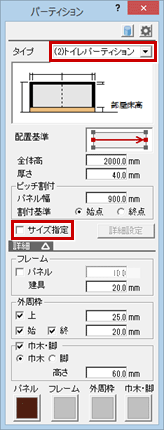

2. 「パーティション」ダイアログの「タイプ」で、パネルのタイプを選択します。
3. マウスで幅を指定する場合は、「サイズ指定」をOFFにします。

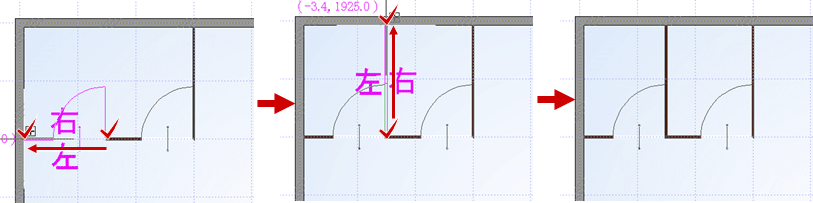

4. 扉なしパーティションの始点と終点をクリックします。

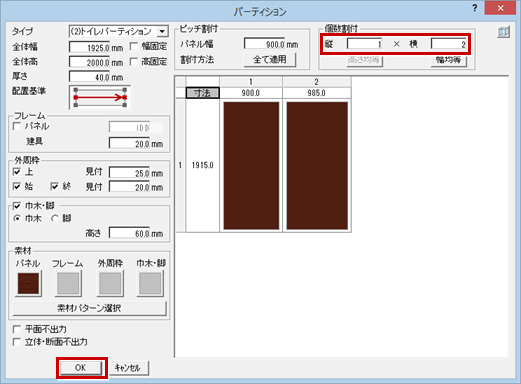

5. 「パーティション」ダイアログが開くので、各パネルを設定して、「OK」をクリックします。

6. 扉ありパーティションの始点と終点をクリックします。

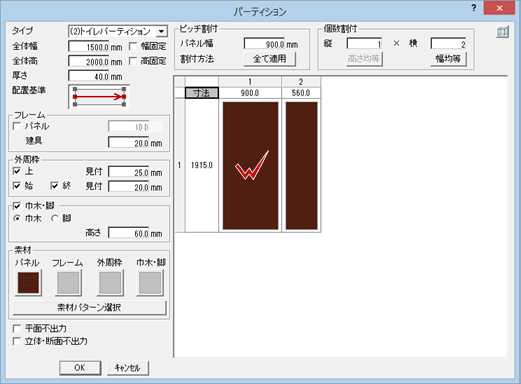

7. 「パーティション」ダイアログが開くので、扉を設定するパネルをダブルクリックします。

8. 「建具挿入／編集」ダイアログで、開き方向や取手を設定し、「OK」をクリックします。

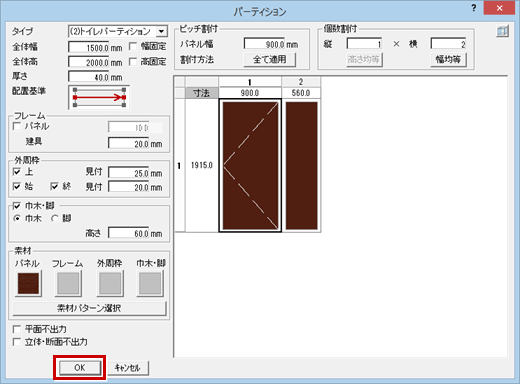

9. 設定が変更されたことを確認して、「OK」をクリックします。

10. 同様にして、残りのパーティションも配置します。


メモ

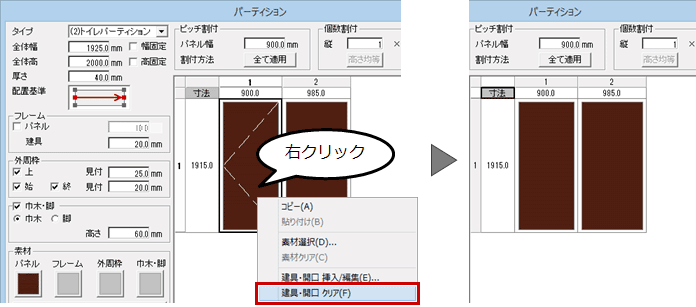

• 扉を設定後、扉なしのパネルに戻すには、パネルを選択して右クリックし、「建具・開口クリア」を選びます。

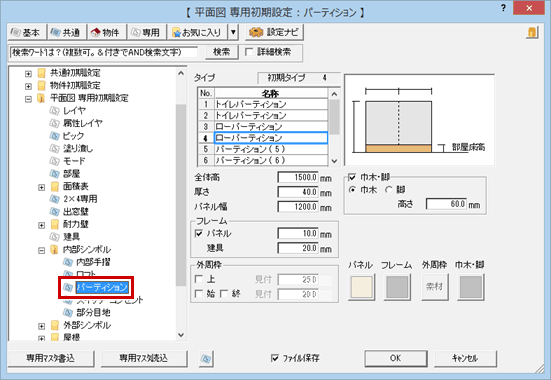

• パーティションの初期値は、「専用初期設定：内部シンボル－パーティション」で設定します。
