プログラム名 平面図 Ver. Ver.3 ID Q210950 更新日 2016/09/12

Q：部品を任意の位置に配置する方法を教えてください。

A：部品ダイアログの「簡易配置」をOFFにして、任意の位置に入力します。

操作方法

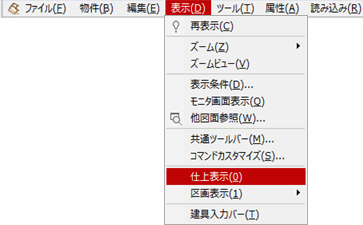

  1. 「表示」メニューから「仕上表示」を選びます。
    ※ 仕上データを「平面図入力モード」で表示します。仕上の線上で部品配置ができ、壁に食い込むのを防ぎます。

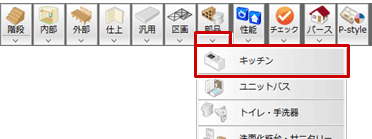

  2. ここでは、「部品」メニューから「キッチン」を選びます。

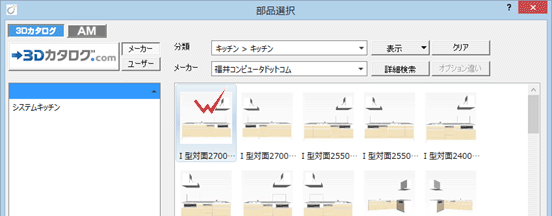

  3. 「部品選択」ダイアログで入力する部品を選びます。
  4. 「操作モード切替」の「1点方向」を選びます。

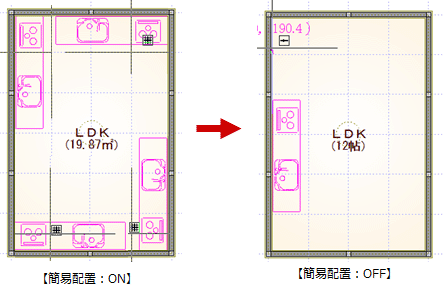

  5. 部品の属性ダイアログの「簡易配置」をOFFにします。
  6. 必要に応じて、「マスタ基準点」をOFFにして、配置基準点を変更します。

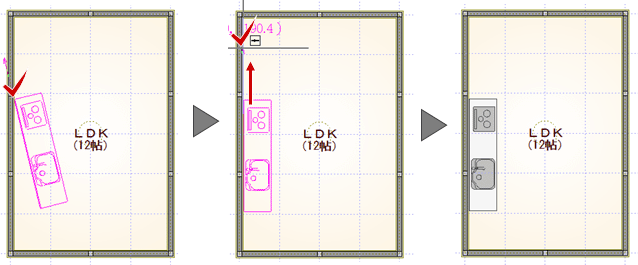

  7. 基準点をクリックし、方向をクリックします。
    ※ ここでは、仕上線上をピックします。
