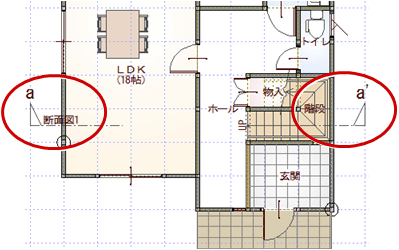

Q：平面図に断面図の切断位置を作図する方法を教えてください。

A：「読み込み」メニューの「切断線描画」の「断面図切断線描画」を使用して、切断位置を作図します。
※ 矩計図の切断位置、展開図の視点位置も同様です。

操作方法

1. 「読み込み」メニューから「切断線描画」の「断面図切断線描画」を選びます。

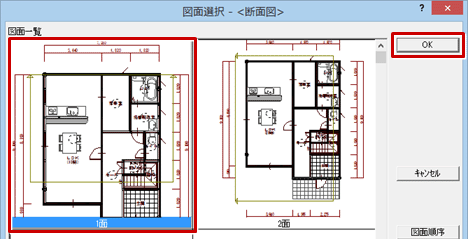

2. 「図面選択」ダイアログで描画する図面を選び、「OK」をクリックします。

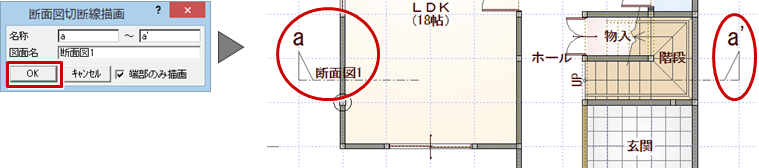

3. 「断面図切断線描画」ダイアログで、「名称」「図面名」「端部のみ描画」を設定して、「OK」をクリックします。


メモ

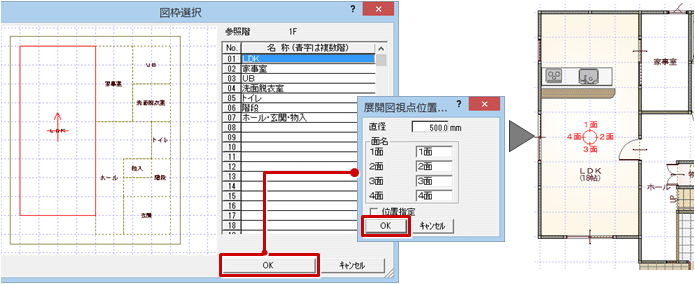

• 展開図の場合は、「読み込み」メニューから「切断線描画」の「展開図視点位置描画」を選びます。「図枠選択」ダイアログで視点位置を描画したい部屋を選び、「OK」で進めます。
