プログラム名

平面図

Ver.

Ver.3

ID

Q211325

更新日

2016/09/08

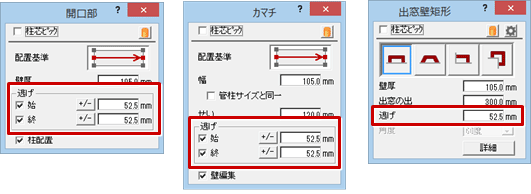

Q：「開口部」「カマチ」「出窓壁」など壁類の逃げの初期値について教えてください。

A：「物件初期設定：壁」の「壁類の逃げ」の数値が連動します。

操作方法

1. 「設定」をクリックします。

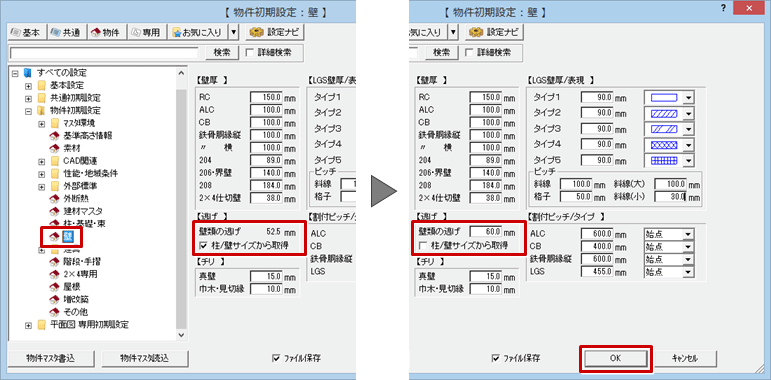

2. 「物件初期設定：壁」の「壁類の逃げ」の数値を確認します。
   ※ 逃げの値を任意に指定したいときは、「柱/壁サイズから取得」をOFFにして初期値を入力します。

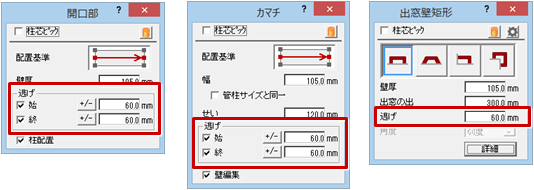

3. 各コマンドを実行して、設定した数値の逃げがセットされていることを確認します。


メモ

• 壁類の逃げの初期値を設定する際に取得する連動元の項目は、主構造（物件初期設定：基準高さ情報）ごとに異なります。初期値は、取得した柱/壁サイズの「1/2」になります。


  木造	「物件初期設定：柱・基礎・束」の「木（管柱）」
  2×4	「物件初期設定：壁」の【壁厚】の「204」
  RC造	「物件初期設定：壁」の【壁厚】の「RC」
  S造	「物件初期設定：壁」の【壁厚】の「鉄骨胴縁縦」
  S/RC造	「物件初期設定：壁」の【壁厚】の「RC」
