プログラム名

平面図

Ver.

Ver.8

ID

Q211420

更新日

2021/11/30

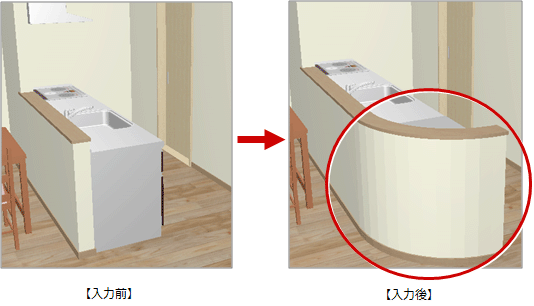

Q：アール（円弧）の壁を入力する方法を教えてください。

A：壁を入力するとき、「操作モード切替」を「円弧3点」に切り替えて、アール（円弧）の壁を入力します。

操作方法

1. 「柱壁」メニューから「壁」を選びます。

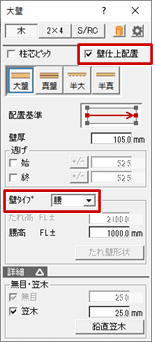

2. ここでは「大壁」ダイアログの「壁仕上配置」を「ON」、「壁タイプ」を「腰」に設定します。

3. 共通ツールバーの「操作モード切替」を「円弧3点」に切り替えます。

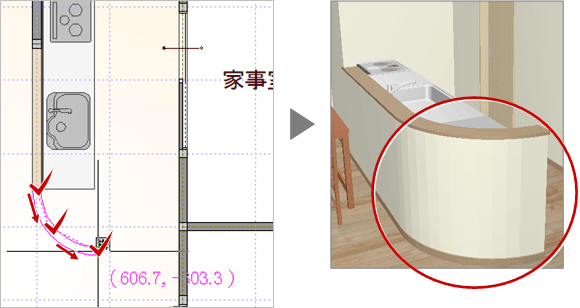

4. 壁の始点、通過点、終点を順にクリックします。
