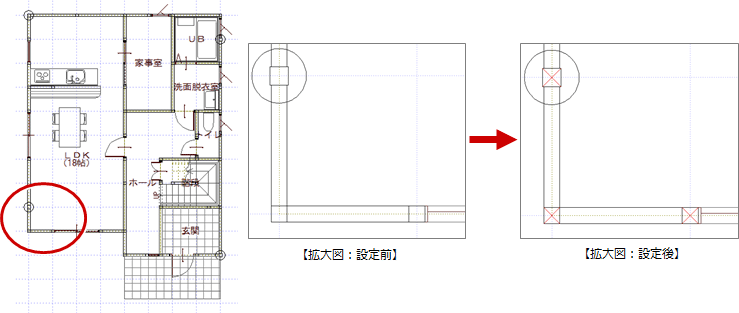

Q：柱の中心に「×」を表示する方法を教えてください。

A：「専用初期設定：モード」の「造作柱・管柱表現」をONにして、柱を図形復元します。

操作方法

1. 平面図を開いて、「設定」をクリックします。

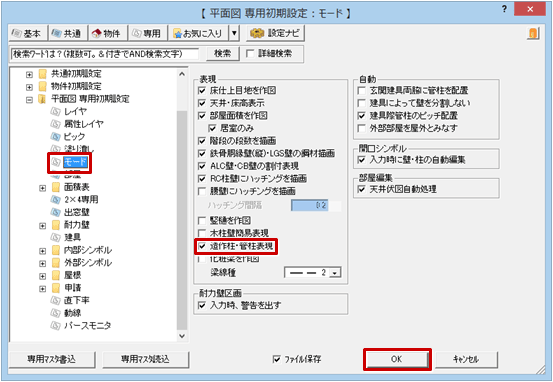

2. 「専用初期設定：モード」の「造作柱・管柱表現」をONにして、「OK」をクリックします。

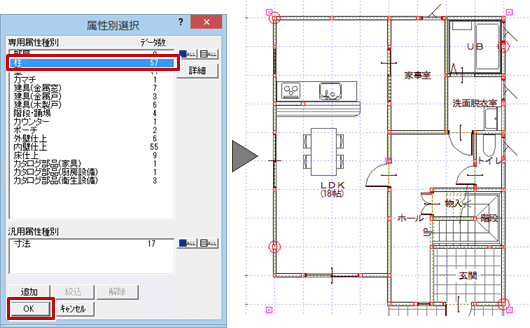

3. ツールバーの「属性別選択」をクリックします。

4. 「属性別選択」ダイアログの「柱」を選んで、「OK」をクリックします。

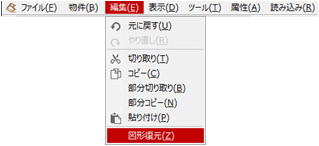

5. 「編集」メニューから「図形復元」を選びます。

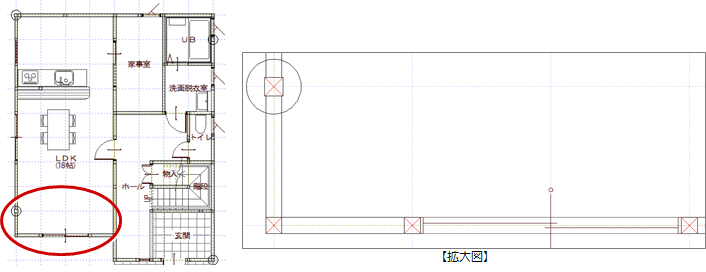

6. 柱の中心に「×」が表示されていることを確認します。


メモ

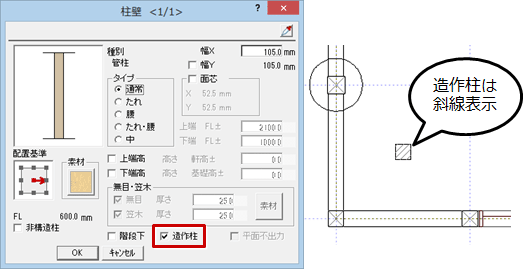

• 造作柱の場合は斜線が表示されます。
