プログラム名

平面図

Ver.

Ver.8

ID

Q212290

更新日

2021/11/30

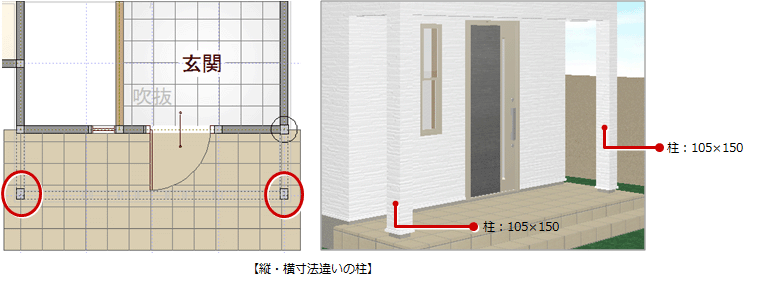

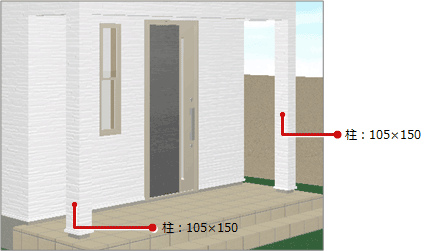

Q：縦・横の寸法が異なる柱を入力する方法を教えてください。

A：「柱壁」メニューの「柱」を選び、管柱の属性ダイアログの「幅Y」をONにして、縦・横の寸法違いの柱を入力します。

操作方法

1. 「柱壁」メニューから「柱」を選びます。

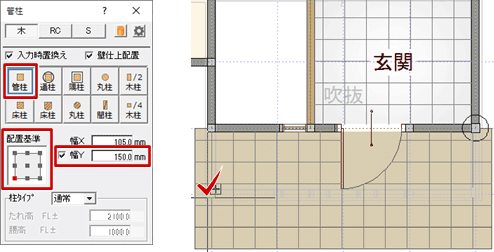

2. 「管柱」ダイアログの「幅Y」をONにして、サイズを設定します。
3. 「配置基準」を指定して、柱の配置位置をクリックします。

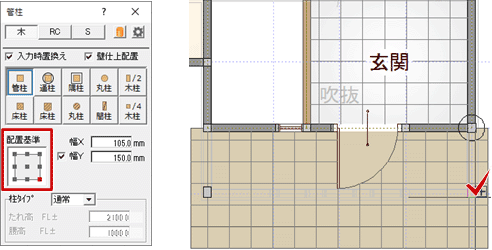

4. 「管柱」ダイアログの「配置基準」を指定して、柱の配置位置をクリックします。

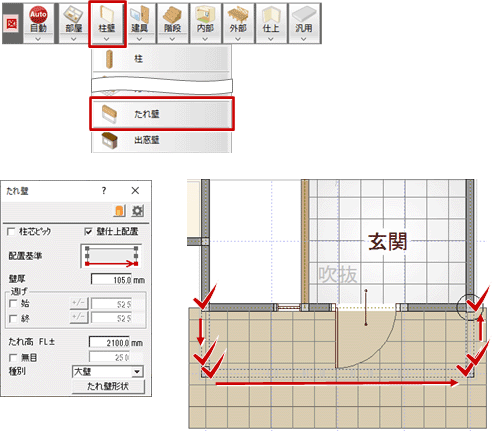

5. ここでは「柱壁」メニューから「たれ壁」を選び、たれ壁を入力します。
