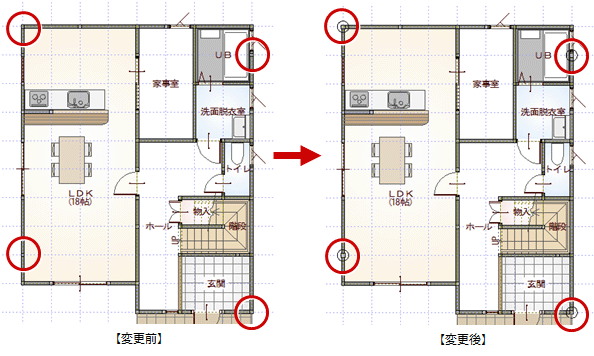

Q：管柱を通し柱に変更する方法を教えてください。
A：コマンドコレクションメニューの「柱種別変更」を使用して、管柱を通し柱に変更します。
操作方法
- 「対象データ選択」をクリックします。

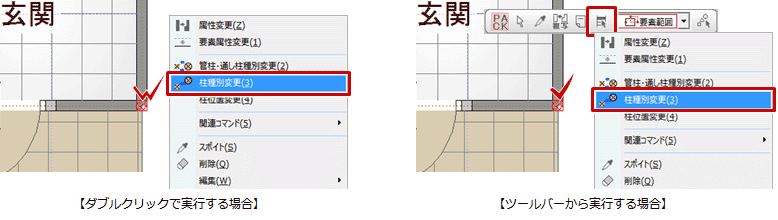

- 柱をダブルクリックして表示されるコマンドコレクションメニューから「柱種別変更」を選びます。
※ コマンドコレクションメニューが表示されない場合は、柱を選択後、ツールバーの「コマンドコレクション」をクリックします。
- 「柱種別変更」ダイアログの「通し柱」をクリックします。

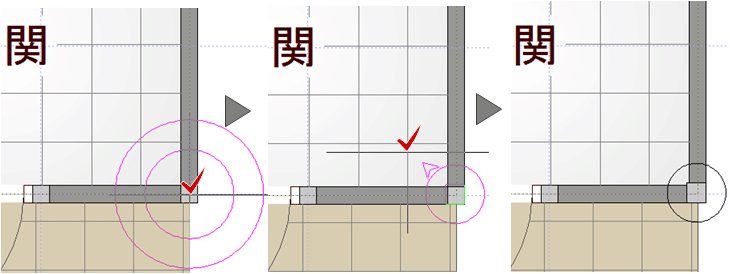

- 変更する柱をクリックします。
- 偏芯方向をクリックします。

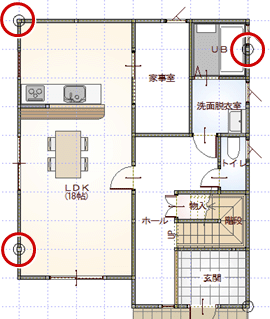

- 残りの柱も同様に変更します。
メモ
- 部材をダブルクリックしてコマンドコレクションメニューを表示するには、「基本設定：操作3」の「ダブルクリック時の動作」で「コマンドコレクション」をONにします。

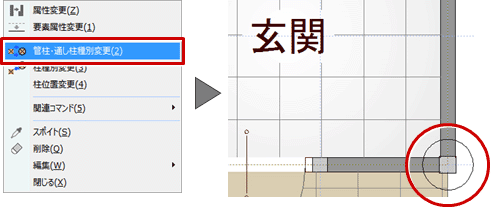

- コマンドコレクションメニューの「管柱・通し柱種別変更」でも変更可能ですが、サイズ設定や偏芯ができません。
また、「管柱・通し柱種別変更」は変更する柱が複数ある場合、その都度コマンドコレクションメニューの「管柱・通し柱種別変更」を選ぶ必要があります。
