| プログラム名 | 平面図 | Ver. | Ver.3 | ID | Q212340 | 更新日 | 2017/02/14 |
Q：柱や壁が削除や移動などされないようにする方法を教えてください。
A：「柱壁」メニューの「柱壁ロック」を使用して、柱や壁などの部材について編集や削除をしないようにロックします。
※ 円弧形状の部材は、ロックできません。
操作方法

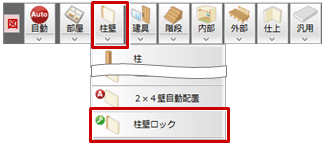

- 「柱壁」メニューから「柱壁ロック」を選びます。

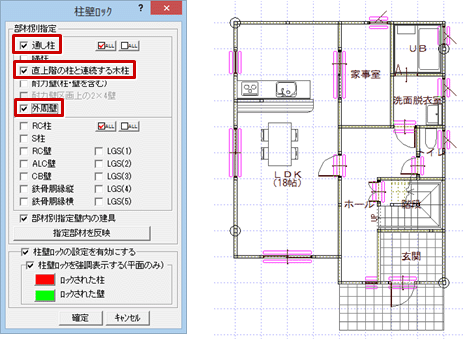

- 「部材別指定」でロックする柱や壁の条件を設定します。

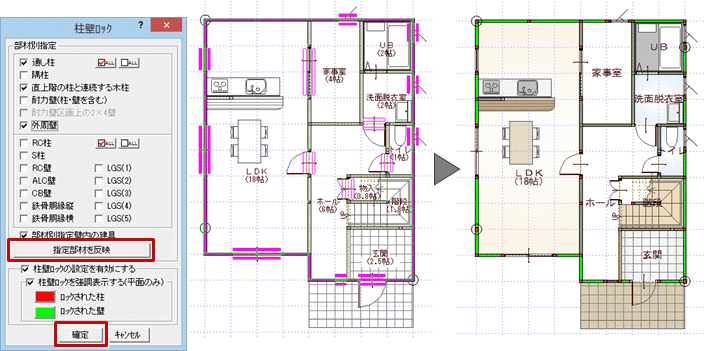

- 「指定部材を反映」をクリックします。

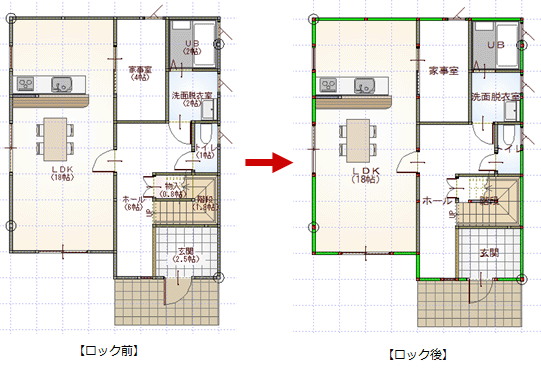

ロックする対象の部材がラバーバンドの色で表示されます。まだロックは確定されていません。 - 「柱壁ロックの設定を有効にする」がONになっていることを確認して、「確定」をクリックします。
メモ

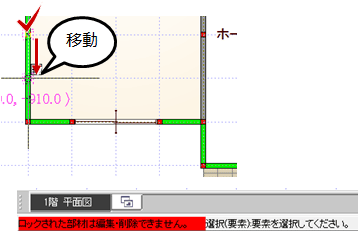

- ロックした部材を移動や削除などをしようとしても、「ロックされた部材は編集・削除できません。」となります。

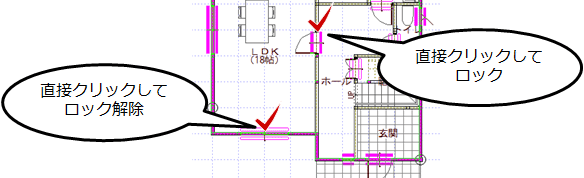

- ロックする対象の部材がラバーバンドの色で表示しているときに、ロックしない部材が対象になっている場合は、直接クリックしてロック解除します。また、ロックする部材をクリックして追加もできます。
- 直接指定できる部材は、柱、壁、筋かい、建具、ポーチ柱、ガラスブロック、出窓壁となります。建具、ガラスブロックは、表示されるラバーバンドをクリックすると選択できます。
