Q：壁の種類を変更する方法を教えてください。

A：「属性」メニューの「壁種別変更」を使用して壁の種類を変更した後、仕上の再作成をします。

操作方法

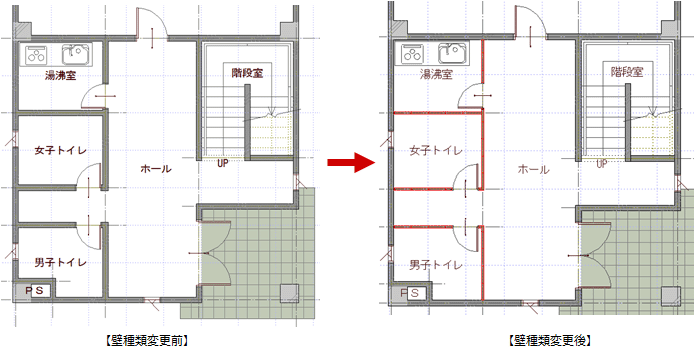

ここでは一部のRC壁をLGS壁に変更します。

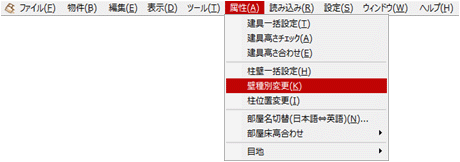

1. 「属性」メニューから「壁種別変更」をクリックします。

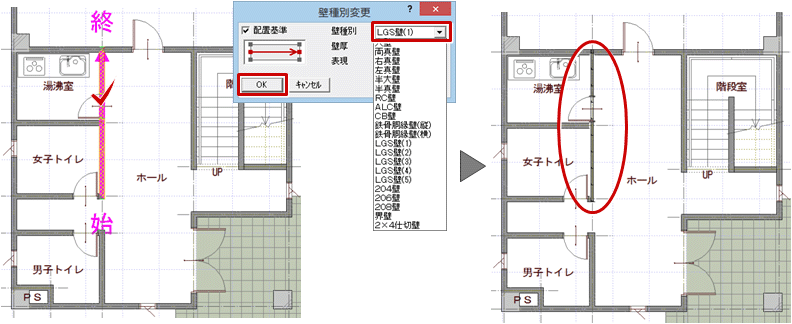

2. 壁をクリックします。
3. 「壁種別変更」ダイアログの「壁種別」を「LGS壁」にして、「OK」をクリックします。

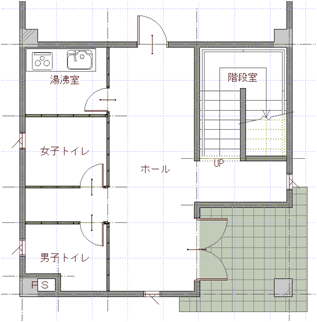

4. 同様に、その他のRC壁もLGS壁に変更します。

5. 「一括作成」をクリックします。

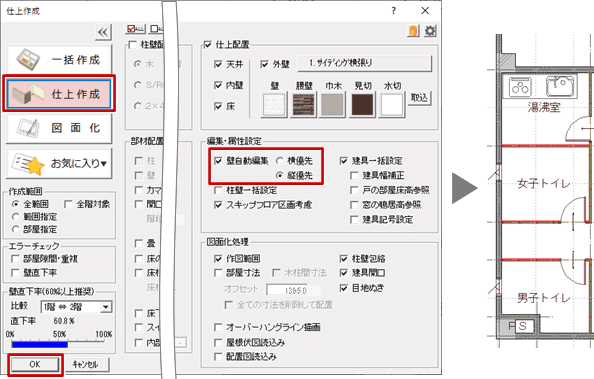

6. 「一括作成」ダイアログの「仕上作成」を選んで、「OK」をクリックします。
   ※「壁自動編集」がONの場合、壁の端部が重なったり壁同士が交差したりする部分を、指定した優先順位で編集します。


メモ

• 「壁自動編集」は「ツール」メニューの「壁自動編集」と同じ処理で、優先順位を種別ごとに設定したり、壁の種類が同じ場合に優先させる方向を設定します。また、ALC壁、CB壁、鉄骨胴縁壁（縦）、LGS壁については割付タイプが表示されていて、この設定で割付表現の基準位置が変更されます。
