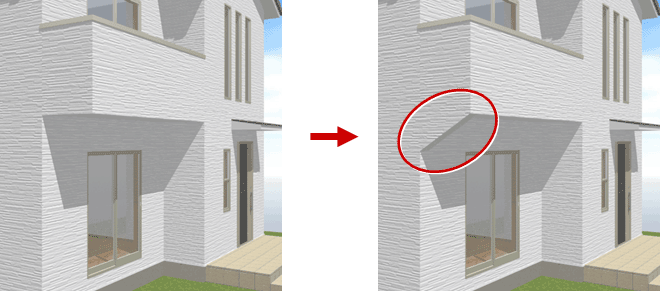

Q：下端が斜めのたれ壁を入力する方法を教えてください。

平面図 「柱壁」メニューの「たれ壁」の「たれ壁形状」を設定して、 下端が斜めになったたれ壁を入力します。 下端が斜めのたれ壁を入力する方法を教えてください。 Ａ Ｑ 3 2 「柱壁」メニューから「たれ壁」を選びます。 1 「たれ壁」ダイアログで「逃げ」や「たれ高」などを設定します。 ここでは、「逃げ」の「始」「終」をONにして、始点側は柱があるため「52.5」、終点側は柱がないため「＋/－」をクリックして「-52.5」としています。また、「無目」はOFFにしています。 たれ壁形状」をクリックします。 「たれ壁形状設定」ダイアログの「開口タイプ」で「山型」を選び、「終点側」をOFFにして、斜めになる部分の高さを設定します。 5 「一括作成」をクリックします。 たれ壁の始点、終点をクリックします。 4 6 「一括作成」ダイアログの「仕上作成」を選びます。 ここでは外部のため、「仕上配置」の「外壁」のみをONにして、「OK」をクリックします。
