プログラム名

平面図

Ver.

Ver.8

ID

Q212450

更新日

2021/11/30

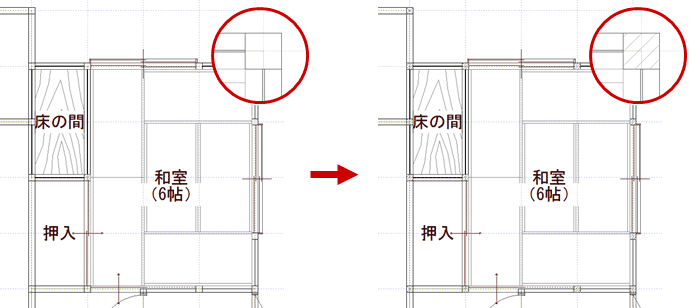

Q：和室の造作柱にハッチングを付ける方法を教えてください。

A：「専用初期設定：モード」の「造作柱・管柱表現」をONにします。

操作方法

1. 「設定」をクリックします。

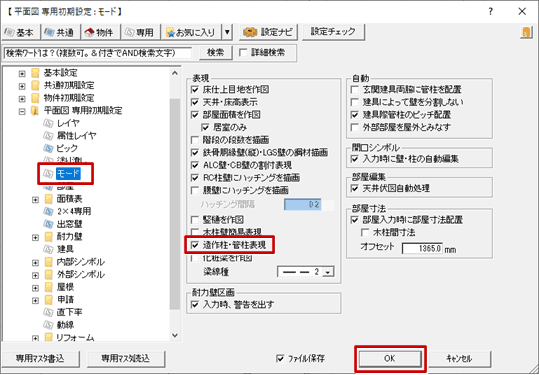

2. 「専用初期設定：モード」の「造作柱・管柱表現」をONにして、「OK」をクリックします。

3. 「一括作成」をクリックします。

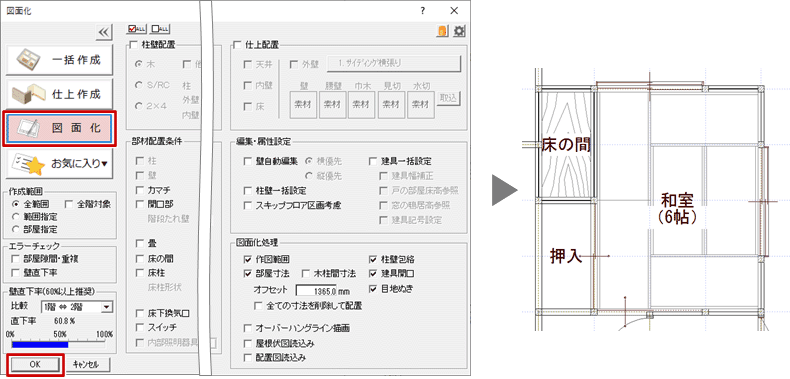

4. 「一括作成」ダイアログの「図面化」を選んで、「OK」をクリックします。


メモ

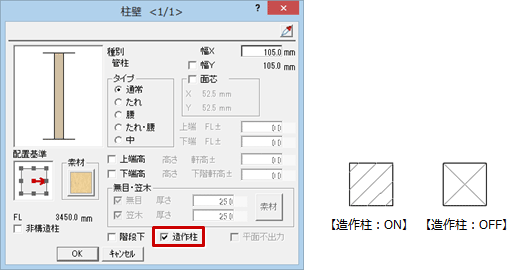

• 「専用初期設定：モード」の「造作柱・管柱表現」をONにすると、柱の属性で「造作柱」がONの柱は斜線、OFFの柱は×が作図されます。
  　

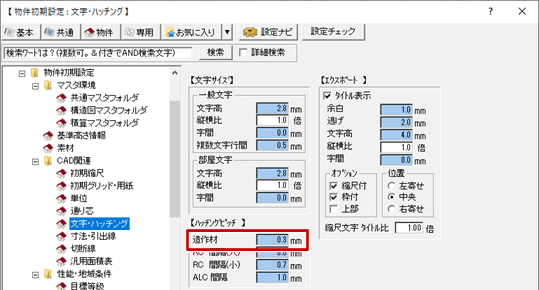

• 造作柱のハッチングのピッチは、「物件初期設定：CAD関連－文字・ハッチング」の【ハッチングピッチ】にある「造作材」の値が連動しています。この値が0㎜になっていると、「専用初期設定：モード」の「造作柱・管柱表現」をONにしてもハッチングは表現されません。
