Q：平面図で耐力壁の凡例を追加する方法を教えてください。

A：「専用初期設定：耐力壁－凡例」で登録します。

ここでは、「筋かいダブル＋面材片面」の凡例を登録する操作を解説します。

「設定」をクリックします。

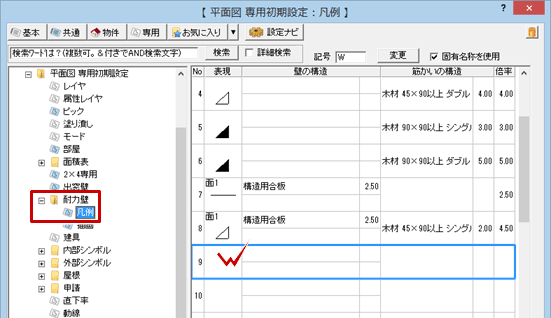

「専用初期設定：耐力壁－凡例」を開いて、凡例を登録する箇所をダブルクリックします。

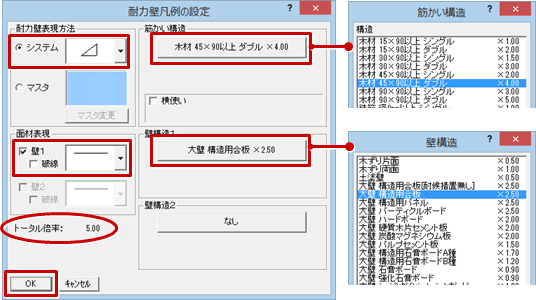

「耐力壁凡例の設定」ダイアログの「耐力壁表現方法」で耐力壁の記号を選びます。
「筋かい構造」をクリックして、筋かいを選びます。
※ 設定したい筋かいが「筋かい構造」ダイアログにない場合は、「その他」または「その他（トータル倍率5まで）」を選んで、筋かい構造の名称や倍率などを設定します。壁構造も同様です。
「壁構造1」をクリックして、面材を選びます。
耐力壁に面材も表現する場合は、「面材表現」の「壁1」をONにして面材の記号を選びます。
※ 面材を複数持つときは、同様に「壁構造2」を設定して、「面材表現」の「壁2」で記号を選びます。
「トータル倍率」を確認して、「OK」をクリックします。
※ 筋かい構造と壁構造で設定した倍率の合計が、「トータル倍率」に表示されます。

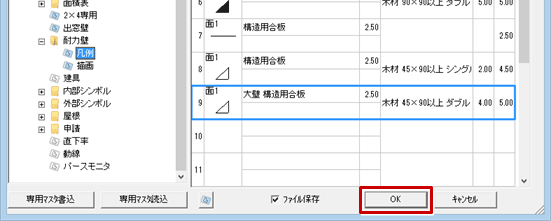

「専用初期設定：耐力壁－凡例」に登録されたことを確認して、「OK」をクリックします。

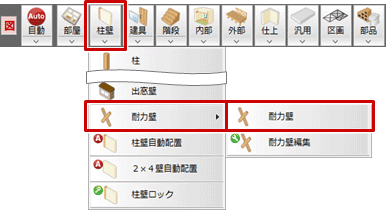

「柱壁」メニューから「耐力壁」の「耐力壁」を選びます。

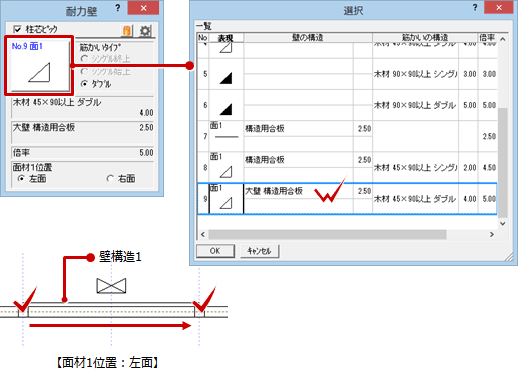

登録した凡例の耐力壁を入力します。

面材の位置は、耐力壁の入力時や属性変更時の「面材1位置」で設定します。「壁構造1」の面材記号を、耐力壁の入力方向に対して左側に描画するか、右側に描画するかを選びます。
