Q：平面図で耐力壁を入力する方法を教えてください。
A：「柱壁」メニューの「耐力壁」の「耐力壁」を使って入力します。
操作方法

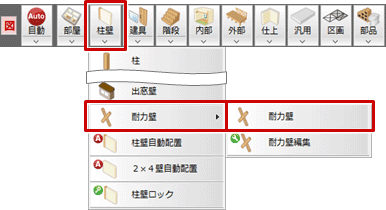

- 「柱壁」メニューから「耐力壁」の「耐力壁」を選びます。

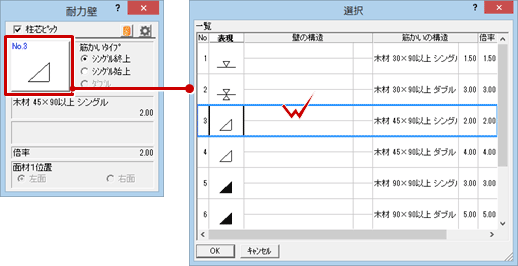

- 「耐力壁」ダイアログの耐力壁記号をクリックして、「選択」ダイアログから入力する耐力壁を選びます。
※「選択」ダイアログには、「専用初期設定：耐力壁－凡例」で設定した耐力壁が表示されます。
- 「耐力壁」ダイアログの「柱芯ピック」をONにします。

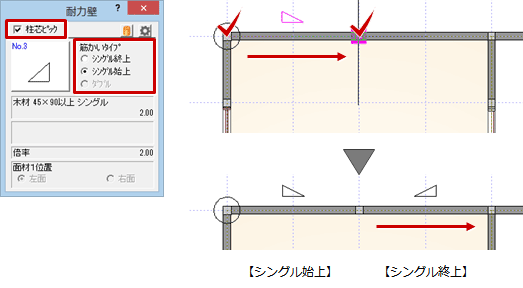

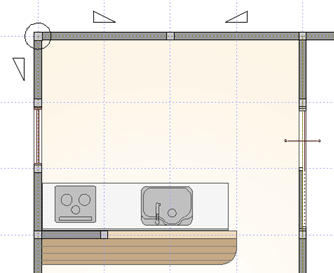

※ 柱付近をクリックすれば、耐力壁の端点が自動的に柱芯になります。 - 選択した耐力壁の筋かい構造がシングルの場合は、「筋かいタイプ」で筋かいの向きを選びます。
- 耐力壁の始点、終点をクリックします。
メモ

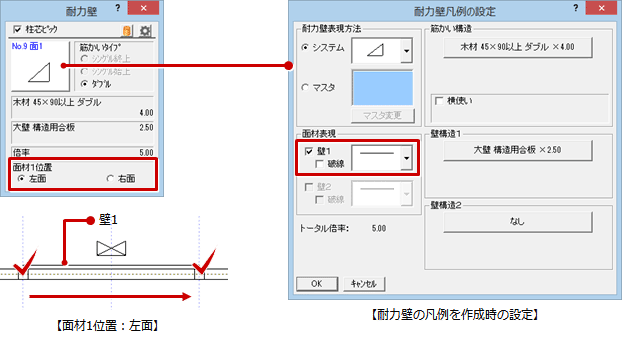

- 選択した耐力壁に壁構造がある場合は、「面材1位置」で「壁1」の面材記号の配置位置を選びます。耐力壁の入力方向に対して左側に描画するか、右側に描画するかを指定します。
