プログラム名 平面図 Ver. Ver.3 ID Q212490 更新日 2016/12/22

Q：平面図で構造用合板の両面貼りを表現する方法を教えてください。

A：「専用初期設定：耐力壁－凡例」で、「壁構造1」「壁構造2」を設定した耐力壁を登録します。

操作方法

  1. 「設定」をクリックします。

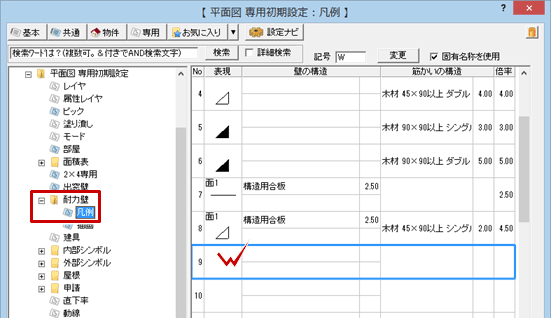

  2. 「専用初期設定：耐力壁－凡例」を開いて、未登録欄をダブルクリックします。

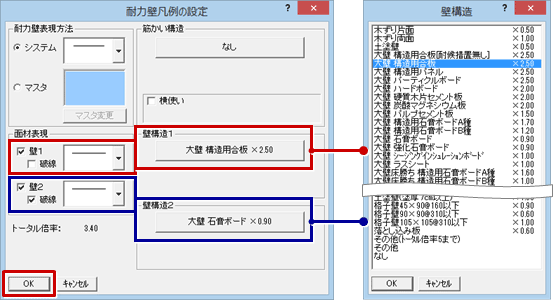

  3. 「耐力壁凡例の設定」ダイアログの「壁構造1」をクリックして、面材を選びます。面材の表現は、「壁1」をONにして記号を選びます。
  4. 反対側は、「壁構造2」をクリックして面材を選びます。面材の表現は「壁2」をONにして記号を選びます。

    ※ 設定したい面材が「壁構造」ダイアログにない場合は、「その他」または「その他（トータル倍率5まで）」を選んで、壁構造の名称や倍率を設定します。
  5. 「トータル倍率」を確認して、「OK」をクリックします。

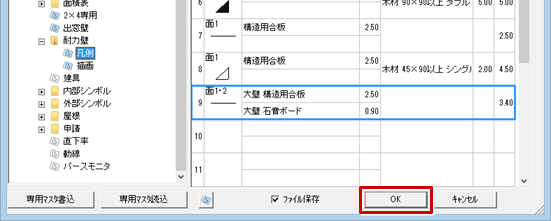

  6. 「専用初期設定：耐力壁－凡例」に登録されたことを確認して、「OK」をクリックします。

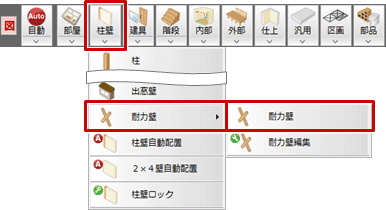

  7. 「柱壁」メニューから「耐力壁」の「耐力壁」を選びます。

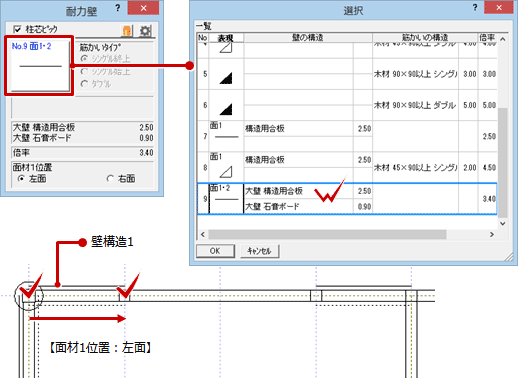

  8. 登録した凡例の耐力壁を入力します。

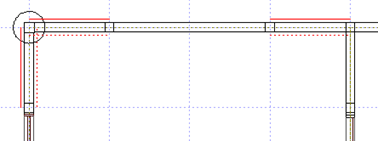

メモ

  • 面材の位置は、耐力壁の入力時や属性変更時の「面材1位置」で設定します。「壁構造1」の面材記号を、耐力壁の入力方向に対して左側に描画するか、右側に描画するかを選びます。
