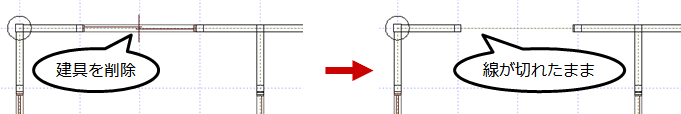

Q：建具の削除で壁の線が切れたままになったとき、壁線を修復する方法を教えてください。

A：「一括作成」の「図面化」を実行することで、壁線は再作成されます。

操作方法

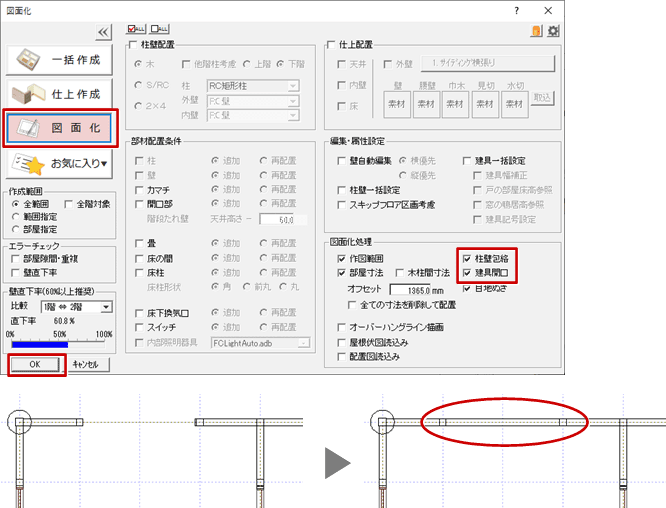

1. 「一括作成」をクリックします。

2. 「一括作成」ダイアログの「図面化」を選び、「柱壁包絡」と「建具開口」がONになっていることを確認して「OK」をクリックします。


メモ

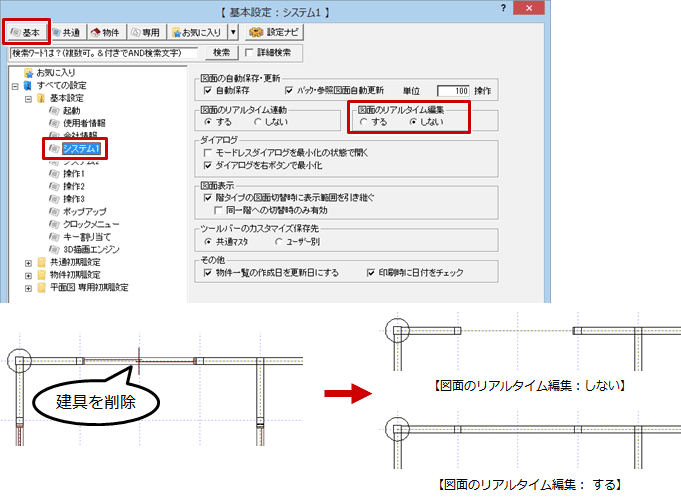

• 建具を削除したときに壁線が切れてしまう原因として、「基本設定：システム1」の「図面のリアルタイム編集」が無効になっていることが考えられます。「図面のリアルタイム編集」が「する」の場合は、図面で編集を行ったときに、自動的に包絡や開口処理が行われます。
