Q：壁を部品に添わせて入力する方法を教えてください。
A：「柱壁」メニューの「壁」で「配置基準」を壁心から外面に切り替えて入力し、天井仕上を再作成します。
操作方法

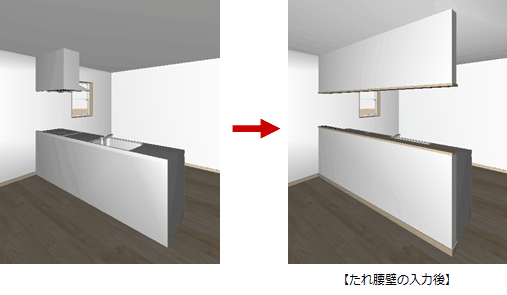

ここでは、システムキッチンの背面にたれ腰壁を入力する手順で解説します。

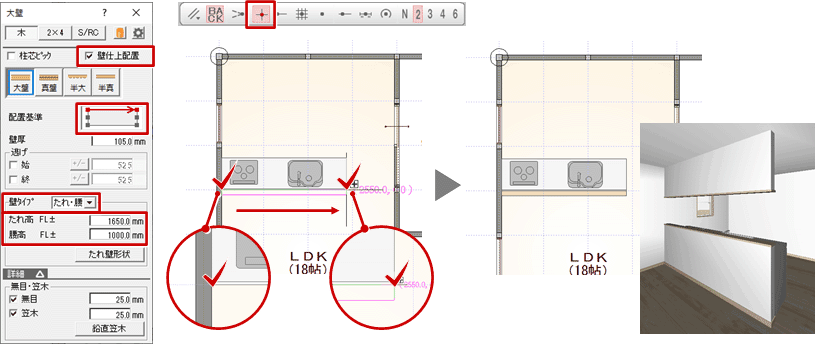

- 「柱壁」メニューから「壁」を選びます。
- 「壁仕上配置」をONにします。
- 「大壁」ダイアログの「配置基準」を「上面」（または「下面」）に切り替えます。
- 「壁タイプ」を「たれ・腰」に変更して、「たれ高」「腰高」を設定します。
- 「ピック（交点）」をONにして、部品の背面に沿って壁を入力します。

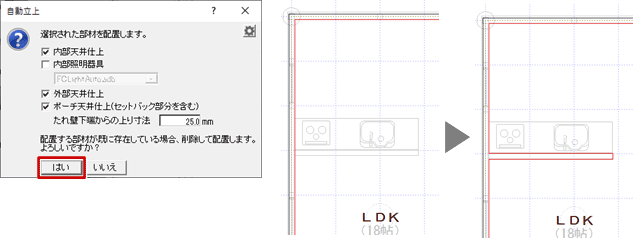

- 天井伏図を開き、「自動立上」をクリックします。
- 確認画面で、「はい」をクリックします。
