プログラム名

平面図

Ver.

Ver.3

ID

Q213120

更新日

2016/09/12

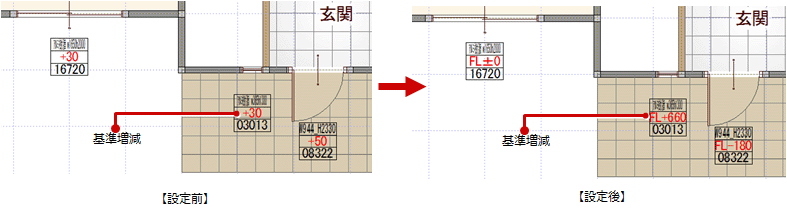

Q：建具記号に取付高を表示するときに、FL基準で描画する方法を教えてください。

A：「物件初期設定：建具－記号寸法」で「FL基準からの増減」をONにして、建具を図形復元します。

操作方法

1. 「設定」をクリックします。

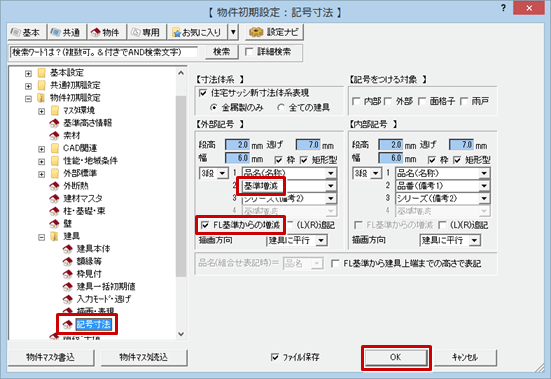

2. 「物件初期設定：建具－記号寸法」で「基準増減」が選択されていることを確認し、「FL基準からの増減」をONにして、「OK」をクリックします。

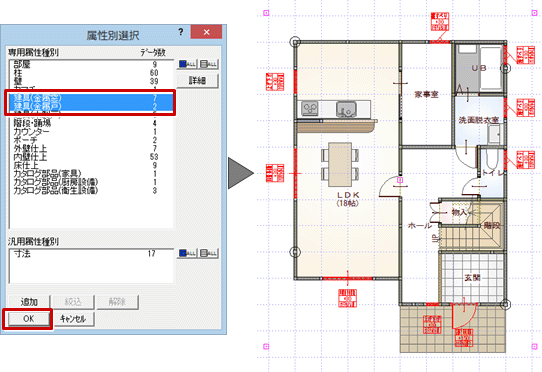

3. 「属性別選択」をクリックします。

4. 「属性別選択」ダイアログの「建具（金属窓）」「建具（金属戸）」を選び、「OK」をクリックします。

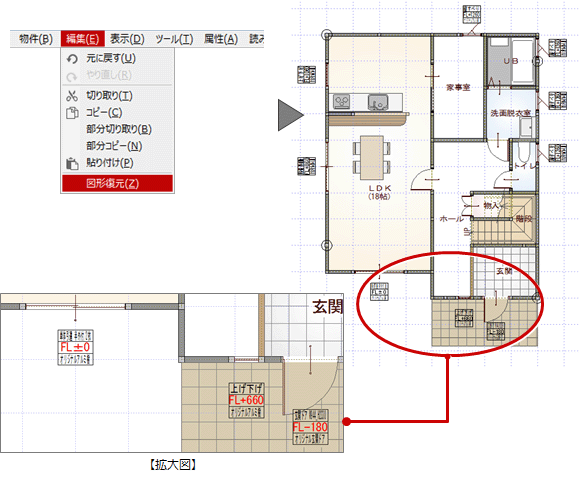

5. 「編集」メニューから「図形復元」を選びます。


メモ

• 物件初期設定で設定をしたあと、「属性変更」をクリックして建具を個別に選択し、建具の属性変更ダイアログの「OK」をクリックしても建具記号の描画が変わります。
