Q：建具に飾り枠を設定してもパースや立面図に表示されないときの対処方法を教えてください。

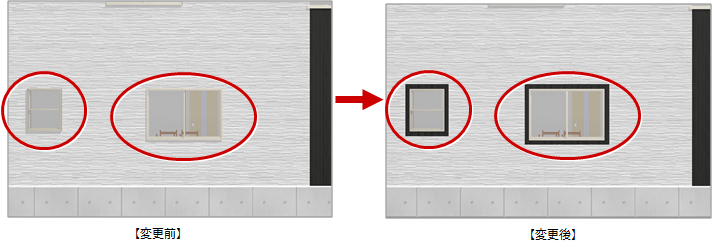

A：飾り枠が外壁仕上に埋もれていると、パースや立面図で飾り枠が表示されません。建具の属性ダイアログの「枠見込」の値を変更して、飾り枠を描画します。
原因

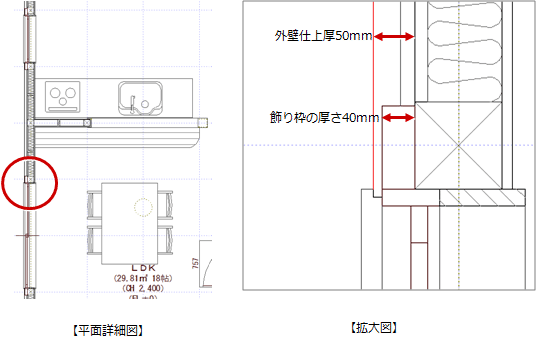

外壁仕上に飾り枠が埋もれていると、パースや立面図で飾り枠が表示されません。平面詳細図や矩計図などを作成すると埋もれていることを確認しやすくなります。
ここでは壁仕上の厚さを仕上38㎜、下地材の厚さを12㎜とし、外壁仕上の厚さを50㎜に設定しています。
対処方法
- 「属性変更」をクリックします。
- 建具を選びます。

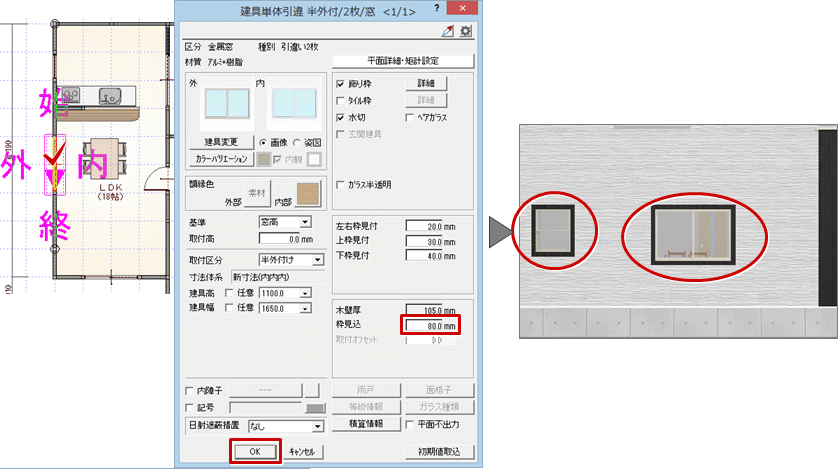

- 建具の属性変更ダイアログの「枠見込」を外壁仕上より外に出るように変更します。
ここでは「80」とします。
メモ

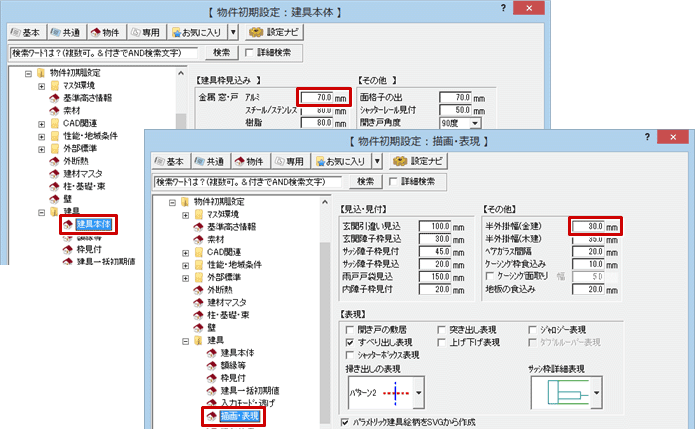

- 飾り枠の厚さは、「物件初期設定：建具－建具本体」の【建具枠見込み】の値から、「物件初期設定：建具－描画・表現」の「半外掛幅（金建）」の値を引いたものになります。
