Q：欄間付きの建具を入力する方法を教えてください。

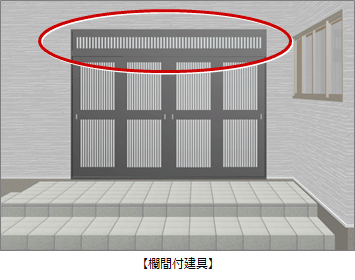

A：欄間付き建具を入力する方法と、欄間のない建具の上に重ねて入力する方法があります。
欄間付き建具を入力する方法
- 「建具」メニューから「玄関ドア・引戸」の「玄関引戸」を選びます。

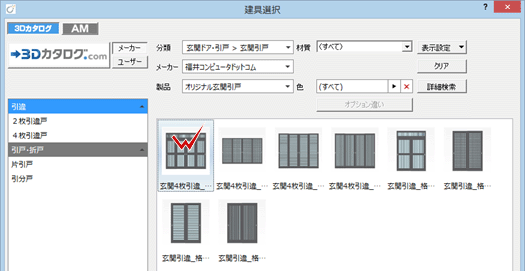

- 「建具選択」ダイアログで欄間付き建具をダブルクリックします。

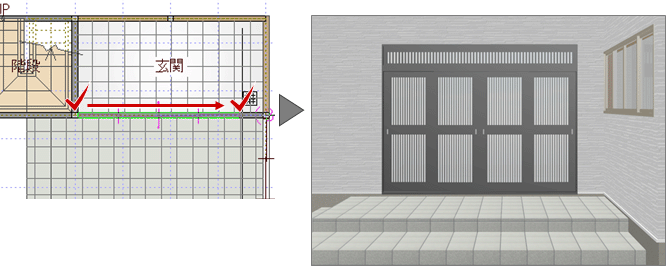

- 建具の始点、終点をクリックします。
メモ

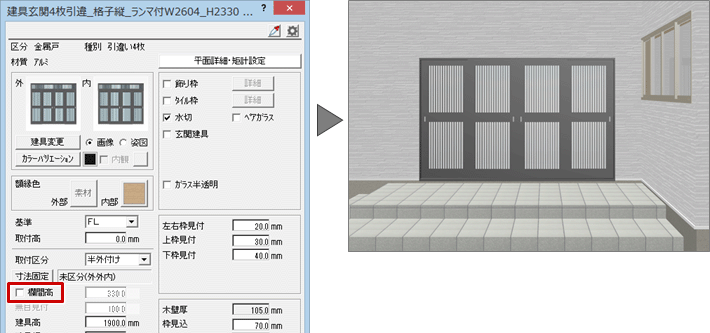

- 欄間を付けないときは、属性変更ダイアログで「欄間高」をOFFにします。

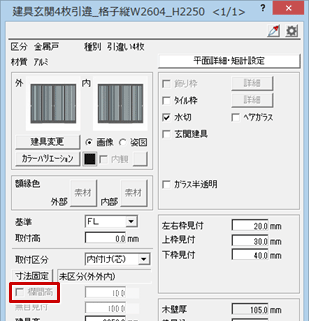

- 欄間が付いていない建具を入力した場合は、属性変更ダイアログの「欄間高」はONとOFFの切替ができません。
欄間のない建具の上に重ねて入力する方法
- 「建具」メニューから「サッシ」の「サッシ・勝手口」を選びます。

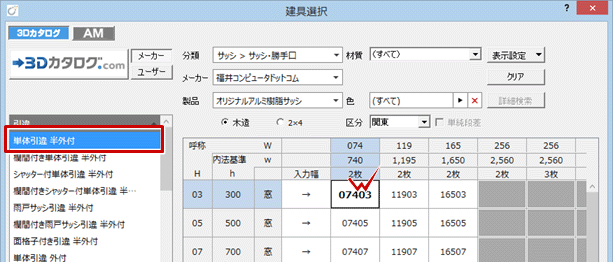

- ここでは「単体引違 半外付」を選び、サイズを確認してダブルクリックします。

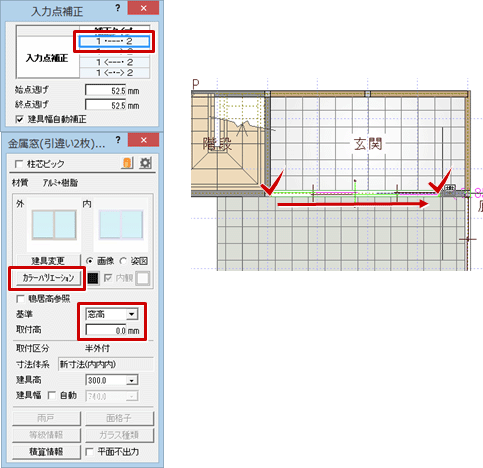

- 「入力点補正」ダイアログの入力点補正を「1・--‐・2」に変更します。
- 建具の入力ダイアログの「カラーバリエーション」や「基準」「建具高」を設定して、入力済みの建具の上に重ねて入力します。

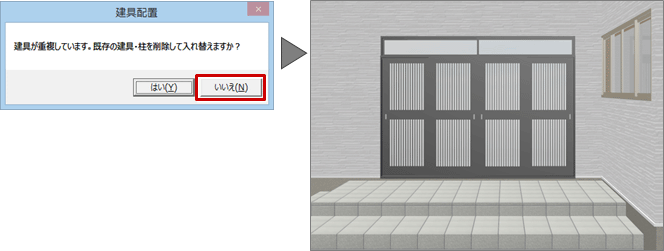

- 確認画面の「いいえ」をクリックします。
※「はい」をクリックすると既存の建具を削除します。
