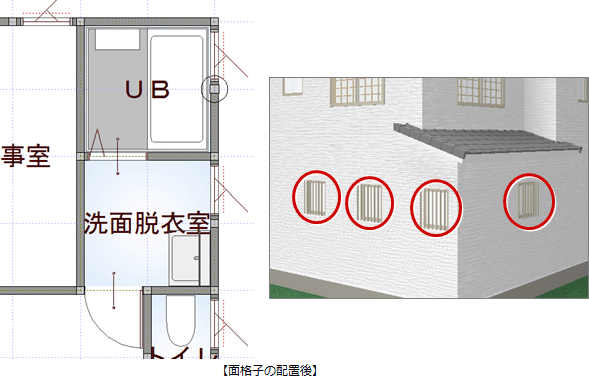

Q：面格子を付ける方法を教えてください。

A：「建具」メニューに「面格子一括配置」を表示して一括で面格子を配置する方法と、面格子を個別に入力する方法と、面格子付き建具を入力する方法があります。
※ 平面詳細図も同様です。

一括配置する方法

1. 「建具」メニューに「面格子一括配置」が表示されるか確認します。

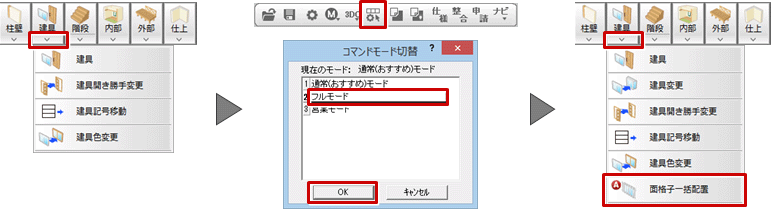

   表示がない場合は「コマンドモード切替」をクリックし、「コマンドモード切替」ダイアログの「フルモード」を選んでモードを切り替えます。

2. 「建具」メニューから「面格子一括配置」を選びます。

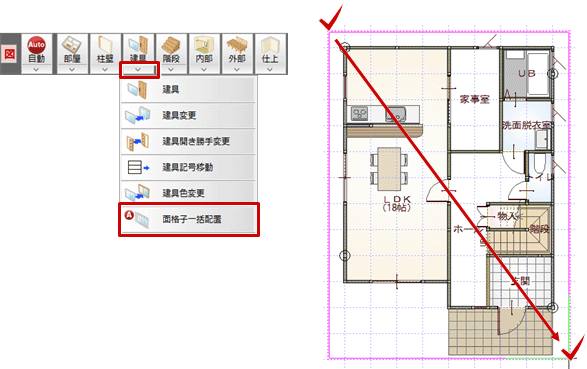

3. 面格子を配置する範囲を指定します。

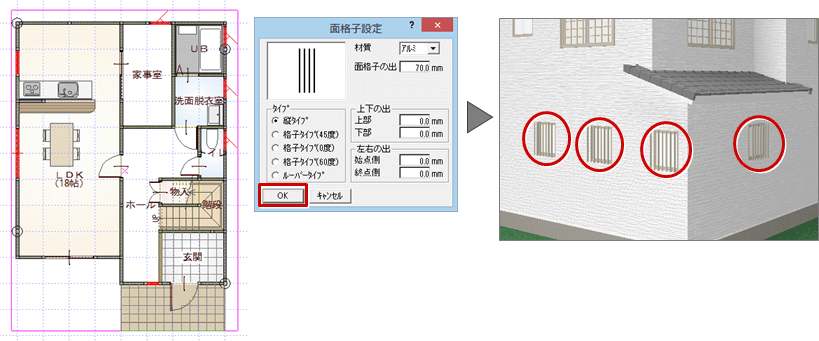

4. 「面格子設定」ダイアログでタイプなどを確認して、「OK」をクリックします。


メモ

• 「面格子一括配置」は、出窓、面格子付出窓、R窓、コーナー窓、雨戸は対象外です。

面格子付きの建具を入力する方法

建具の種類によって面格子付き建具の登録があります。

1. 「建具」メニューから「サッシ」の「サッシ・勝手口」を選びます。

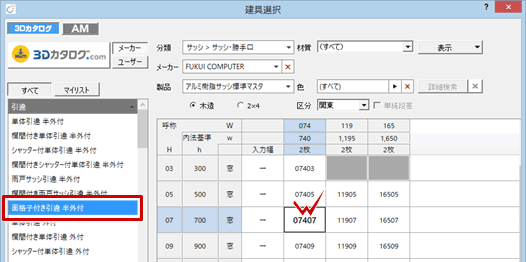

2. ここでは「面格子付き引違 半外付」を選び、建具のサイズを確認してダブルクリックします。

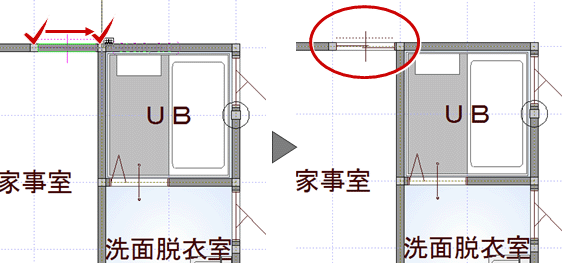

3. 建具の始点と終点をクリックします。


メモ

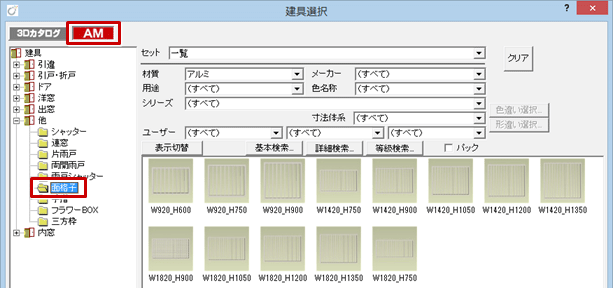

• 個別に入力する場合は、「建具選択」ダイアログの「AM」をONにして、AM建具の選択画面を表示します。ツリーから「面格子」をクリックして、面格子を選び入力します。
