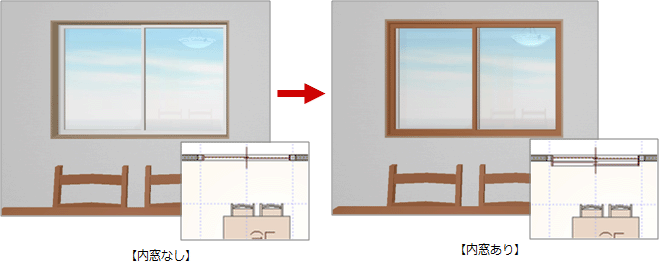

Q：内窓を入力する方法を教えてください。

A：「建具」メニューの「サッシ」の「内窓」を選び、建具を指定して入力します。

操作方法

  1. 「建具」メニューから「サッシ」の「内窓」を選びます。

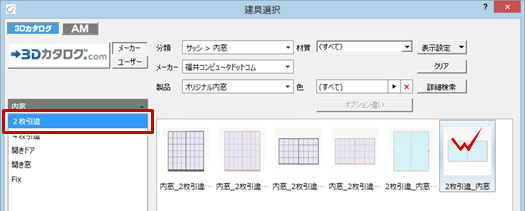

  2. ここでは「2枚引違」を選び、入力する内窓をダブルクリックします。

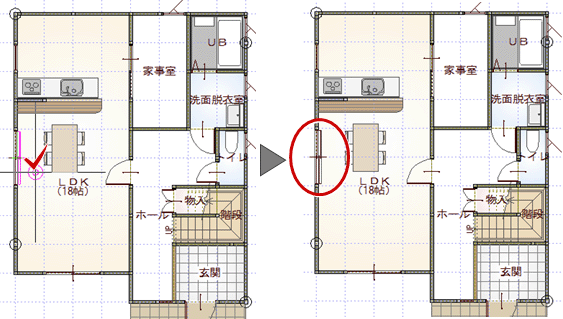

  3. 内窓を取り付ける窓を指定してクリックします。

メモ

  • 配置時に取り付ける建具に合わせて大きさが自動で変わります。
  • 内窓が取り付く位置（内壁仕上からの出寸法）は、内壁を入力した外部建具の属性ダイアログの「平面詳細・矩計設定」にある「壁額縁チリ」の値が影響します。

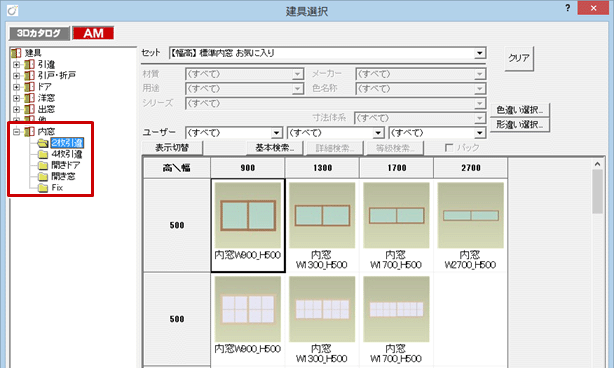

  • AM建具で内窓を入力する場合は、「建具選択」ダイアログのツリーから「内窓」をクリックして、種別を選び、建具を選択します。
