プログラム名

平面図

Ver.

Ver.3

ID

Q213395

更新日

2017/01/06

Q：片引き戸、引き分け戸の引込部分の幅を変更する方法を教えてください。

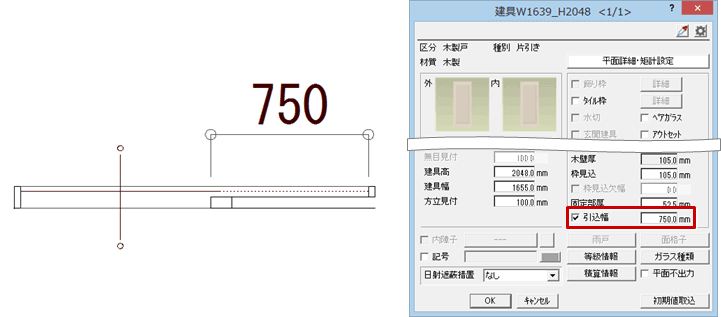

A：属性変更ダイアログの「引込幅」をONにすると、引込部分の寸法を変更できます。
ただし、この設定はAM建具（パラメトリック建具）のみ可能です。3Dカタログ建具、AM建具（立体建具・画像建具）、AT建具の場合は設定できません。

メモ

• 「引込幅」に建具枠見付は含みません。
• 「引込幅」がOFFの場合、Archi Masterで引込部寸法設定がされているときは、Archi Master側で設定されている建具幅と引込部の比率で引込幅を表現します。
