プログラム名

平面図

Ver.

Ver.4

ID

Q213410

更新日

2017/12/22

Q：オーニング窓を入力する方法を教えてください。

A：「建具」メニューの「サッシ」の「サッシ・勝手口」を選び、「突き出しオーニング」にある建具を入力します。

操作方法

ここからは「3Dカタログモード」で建具の入力を解説します。
共通ツールバーで「3Dカタログモード」になっていることを確認します。

1. 「建具」メニューから「サッシ」の「サッシ・勝手口」を選びます。

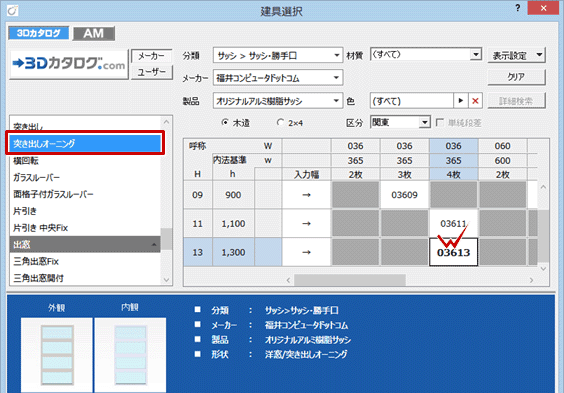

2. 「建具選択」ダイアログの「突き出しオーニング」をクリックして、入力するサイズをダブルクリックで選択します。

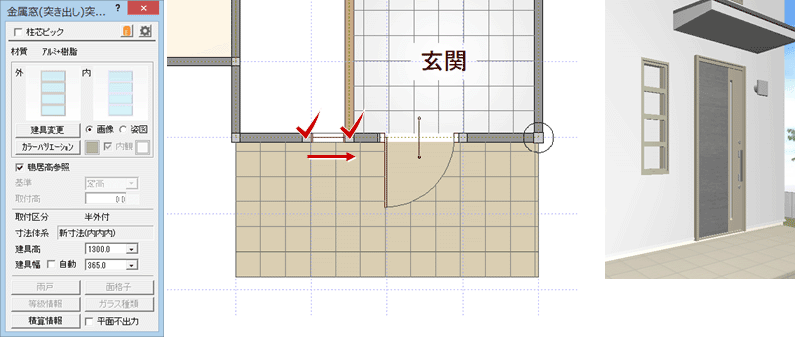

3. 建具の始点、終点をクリックします。


メモ

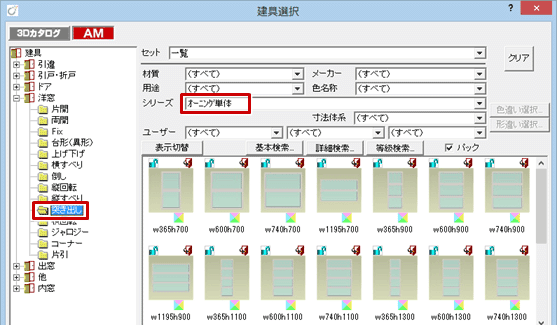

• AM建具でオーニング窓を入力する場合は、「建具選択」ダイアログのツリーから「洋窓」の「突き出し」を選び、「シリーズ」を「オーニング単体」にして建具を選択します。
