Q：面格子一括配置で配置される面格子のピッチを変更する方法を教えてください。
A：面格子一括配置で配置されるのはAT建具（建具形状マスタ）の面格子のため、ピッチの変更ができません。プログラム固定のピッチとなります。
※ 個別に入力するAM建具の面格子はArchi Masterでピッチを編集できますが、面格子一括配置での配置はできません。
AM建具の面格子のピッチを変更する方法

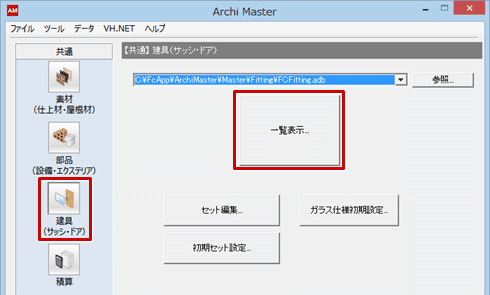

- Archi Masterを起動し、「建具（サッシ・ドア）」を選んで、「一覧表示」をクリックします。

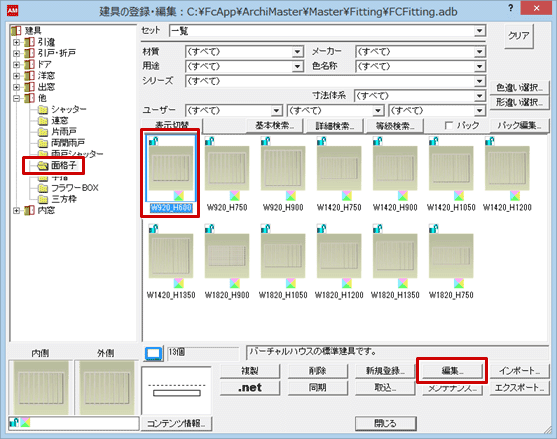

- 「建具の登録・編集」ダイアログで編集する面格子を選んで、「編集」をクリックします。

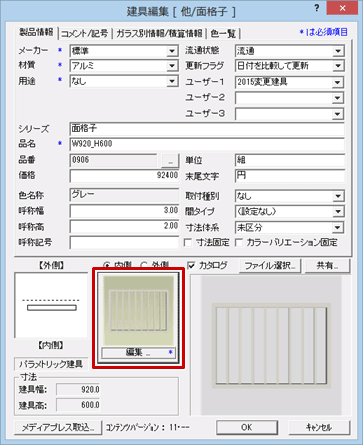

- 「建具編集」ダイアログの「編集」をクリックします。

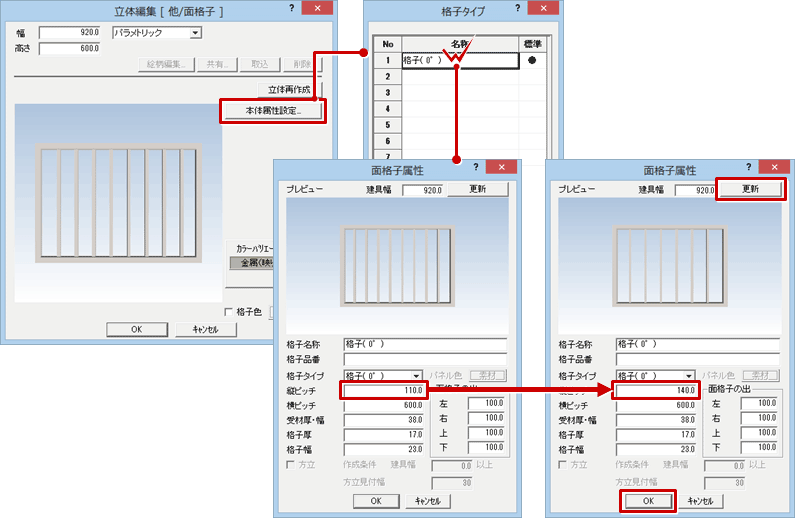

- 「立体編集」ダイアログの「本体属性設定」をクリックします。
- 「格子タイプ」ダイアログの名称欄をダブルクリックします。
- 「面格子属性」ダイアログの「縦ピッチ」を変更して「更新」をクリックし、確認したら「OK」をクリックします。
※ 格子タイプの変更も可能です。

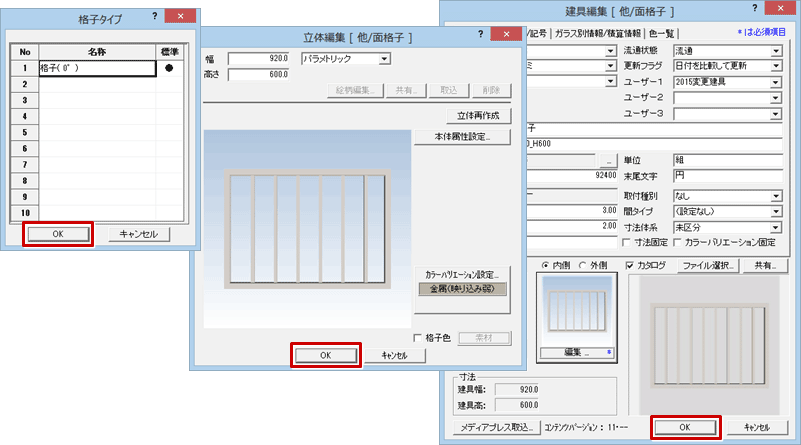

- 「格子タイプ」ダイアログ、「立体編集」ダイアログ、「建具編集」ダイアログを「OK」で閉じます。
メモ

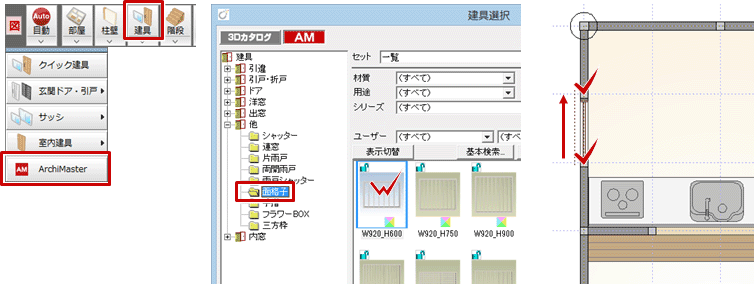

- AM建具の面格子は、平面図の「建具」メニューの「Archi Master」で、入力する面格子を選んで個別に入力します。
