プログラム名

平面図

Ver.

Ver.3

ID

Q213495

更新日

2017/02/15

Q：建具の上下にタイルを貼ったような表現にする方法を教えてください。

A：建具の属性変更ダイアログの「タイル枠」をONにします。

操作方法

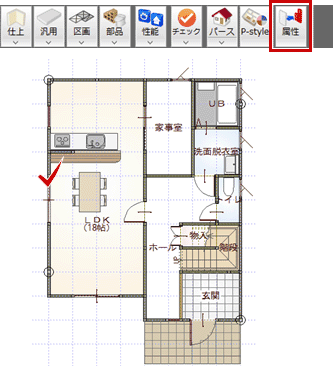

1. 「属性変更」をクリックします。
2. タイル枠を付ける建具をクリックします。

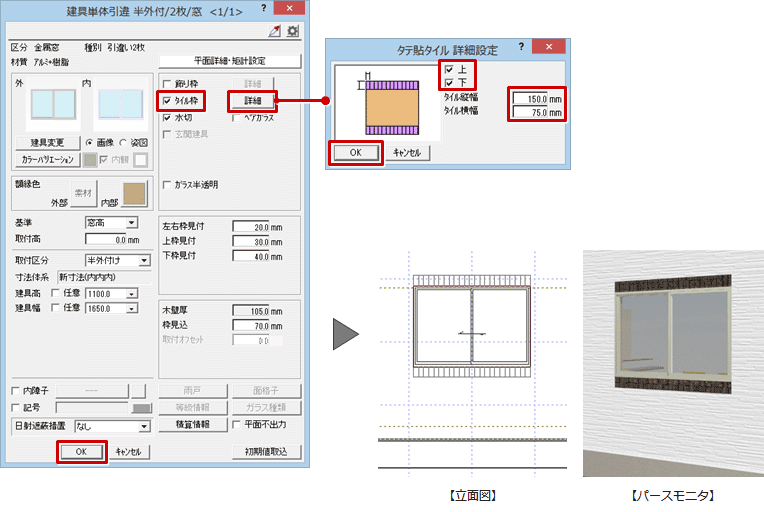

3. 建具の属性変更ダイアログの「タイル枠」をONにして、「詳細」をクリックします。
4. 「タテ貼タイル 詳細設定」ダイアログで、タイルを付ける位置やタイルのサイズを設定して、「OK」をクリックします。
5. 建具の属性変更ダイアログの「OK」をクリックします。

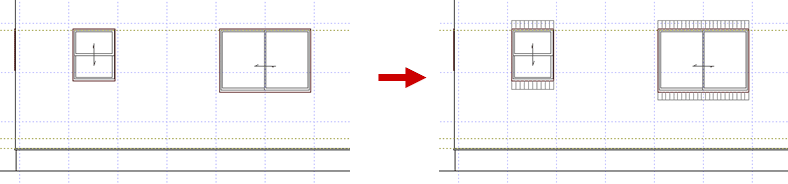

6. 立面図やパースモニタでタイル枠を確認します。


メモ

• タイル枠の素材は、「物件初期設定：素材」の「建具（タイル）」の設定が連動します。
