| プログラム名 | 平面図 | Ver. | Ver.3 | ID | Q213580 | 更新日 | 2017/03/02 |
Q：建具記号に5桁の呼称記号が表記されないときの対処方法を教えてください。

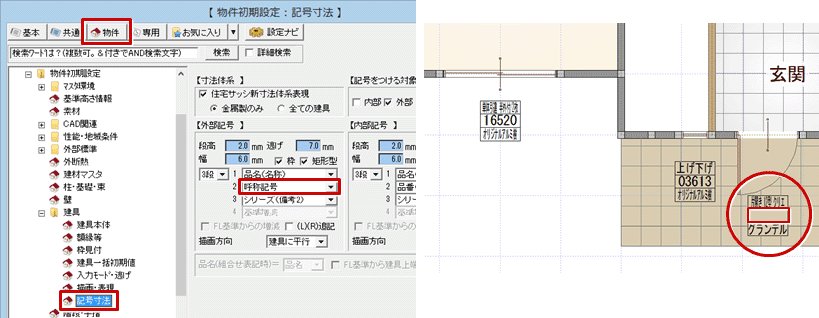

A：「物件初期設定：建具－記号寸法」で記号項目に「呼称記号」を設定している場合、3DカタログまたはArchi
Masterの「建具編集」ダイアログの「呼称記号」欄の文字列が連動します。呼称記号が表記されないときは、3DカタログマスタまたはArchi
Masterを開いて「呼称記号」を編集します。
操作方法

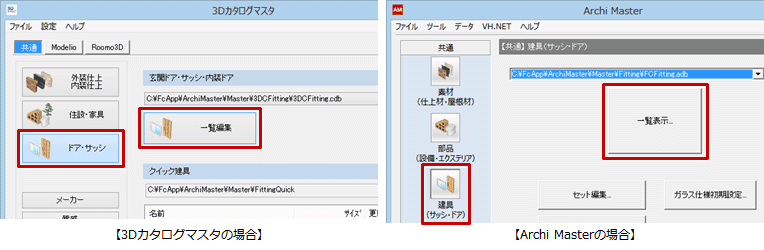

- 「建材マスタ起動」メニューから「3Dカタログマスタ起動」（または「Archi Master起動」）を選びます。
- 3Dカタログマスタの「ドア・サッシ」を選んで、「一覧編集」をクリックします。
または、Archi Masterの「建具（サッシ・ドア）」を選んで、「一覧表示」をクリックします。

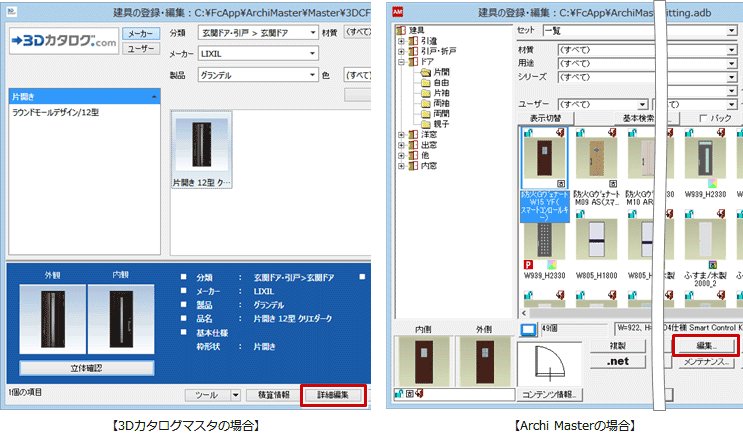

- 「建具の登録・編集」ダイアログで編集する建具を選んで、「詳細編集」（または「編集」）をクリックします。

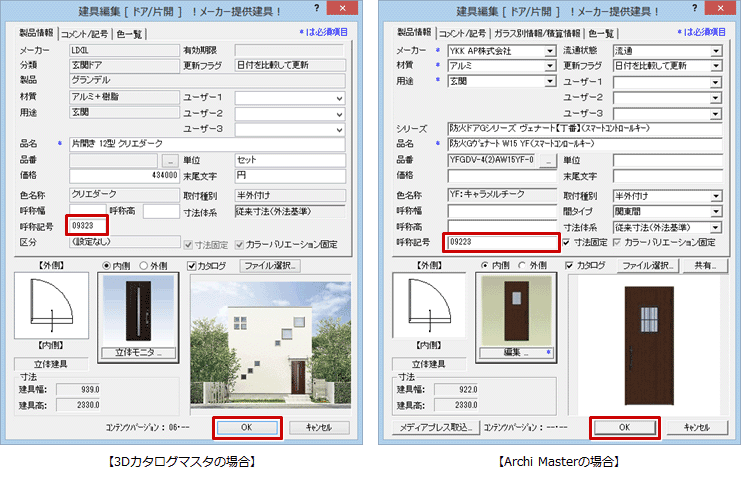

- 「建具編集」ダイアログの「呼称記号」を入力して、「OK」をクリックします。

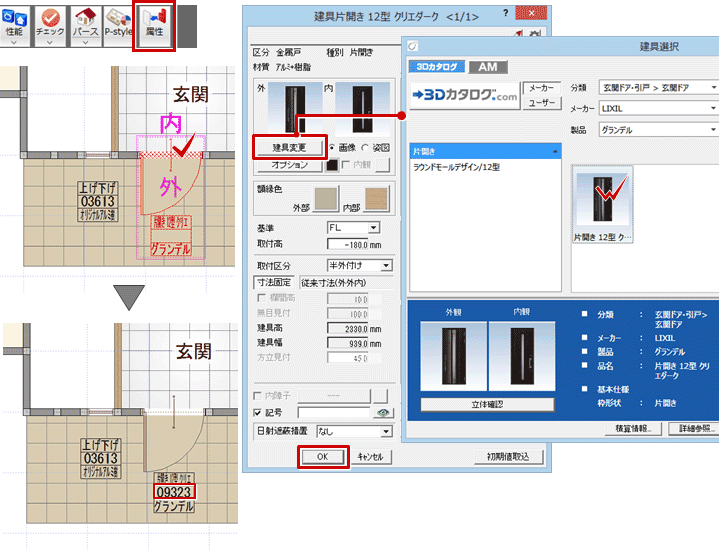

- 平面図に戻り、「属性変更」をクリックして呼称記号が表記されない建具を選びます。
- 属性変更ダイアログの「建具変更」をクリックして「建具選択」ダイアログで同じ建具を選択し、「OK」をクリックします。
建具記号に呼称記号が表示されます。
メモ

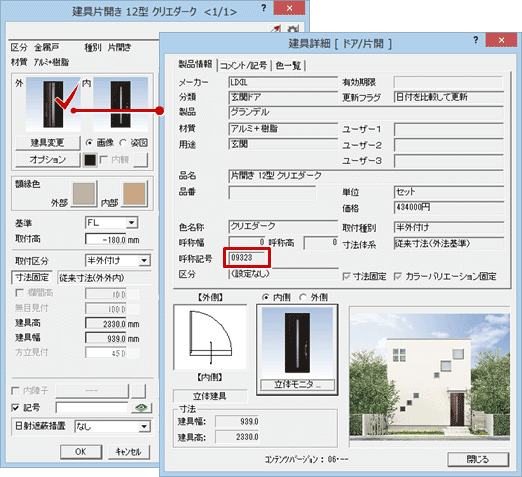

- 入力した建具に呼称記号が登録されているかどうかは、建具の属性変更ダイアログでサムネイル部分をクリックすると確認できます。
