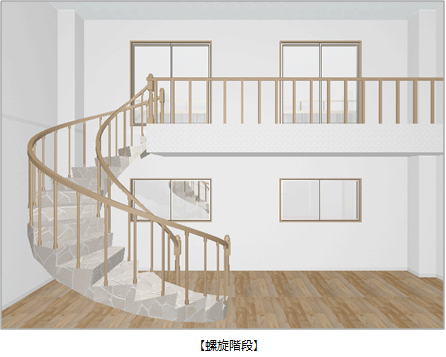

Q：螺旋階段の入力方法を教えてください。
A：「階段」メニューの「階段」の「螺旋」を使用して、螺旋階段を入力します。
操作方法

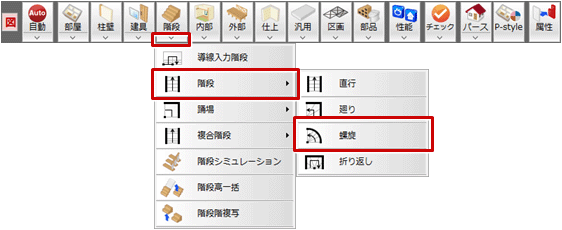

- 「階段」メニューから「階段」の「螺旋」を選びます。

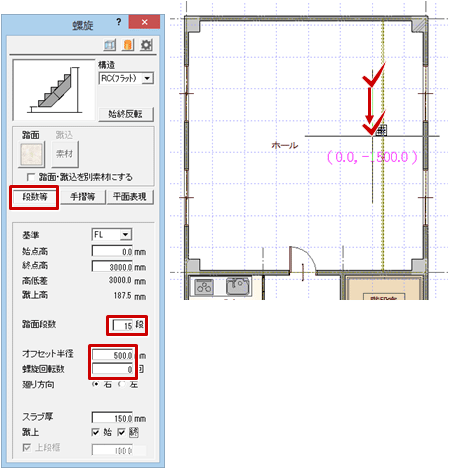

- 「螺旋」ダイアログの「段数等」の「踏面段数」「オフセット半径」「螺旋回転数」などを設定します。

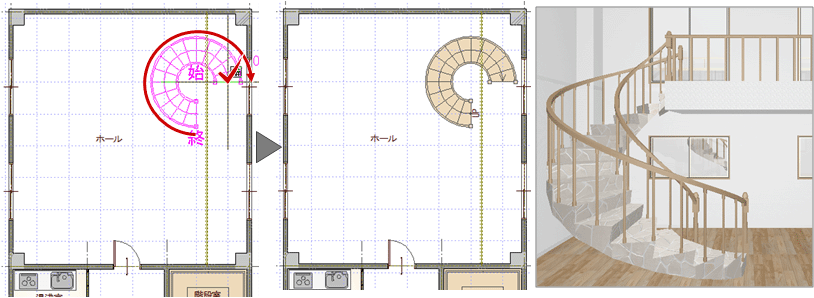

ここでは「踏面段数」を「15」、「オフセット半径」を「500」、「螺旋回転数」を「0」とします。 - 螺旋階段の中心点、開始点をクリックします。
- 螺旋階段の終了点をクリックします。
メモ

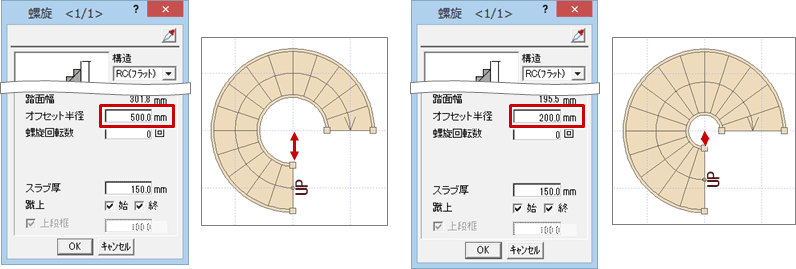

- 「螺旋」ダイアログの「オフセット半径」の値によって内側の階段の幅がかわります。

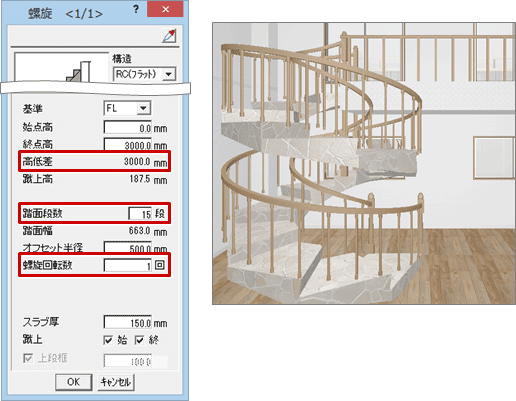

- 「螺旋」ダイアログの「螺旋回転数」は「高低差」の値の間に「踏面段数」の段数で何回転するかを設定します。
