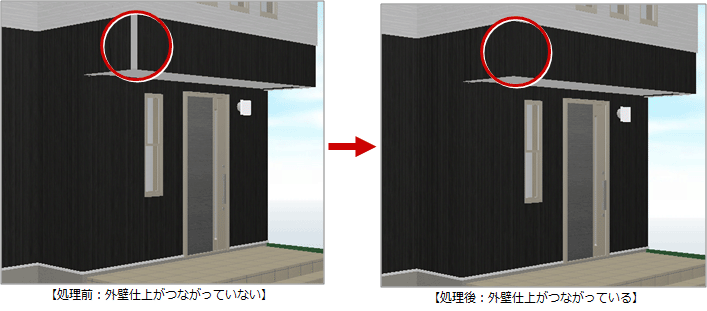

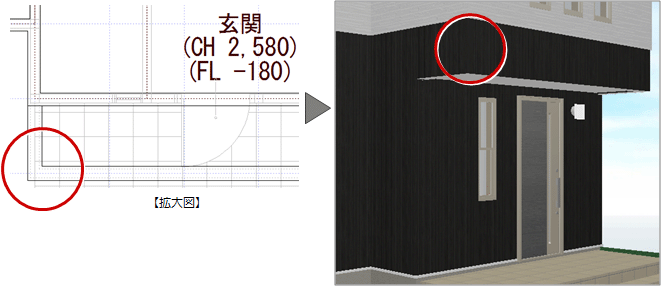

Q：外壁仕上が切れている部分をつなぐ方法を教えてください。
A：「線編集」メニューの「結線」を使用してつなぐ方法と、「仕上」メニューの「壁仕上再作成」を使用してつなぐ方法があります。
「結線」で外壁仕上をつなぐ方法
離れた仕上ラインの箇所が少ない場合に使用します。

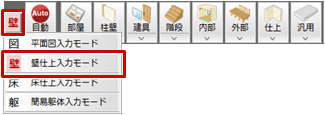

- 「壁仕上入力モード」に切り替えます。

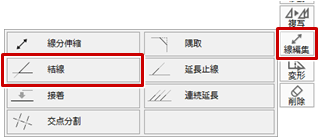

- 「線編集」メニューから「結線」を選びます。

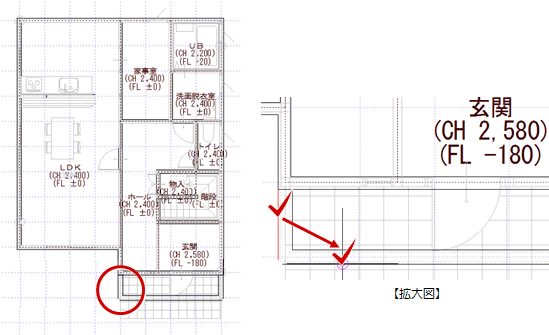

- つなげる外壁仕上を順にクリックします。

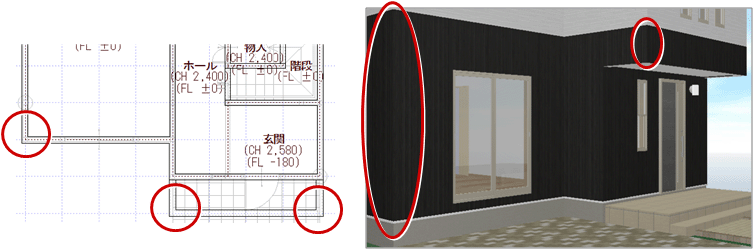

- 平面図やパースモニタで外壁仕上がつながったことを確認します。
「壁仕上再作成」で外壁仕上をつなぐ方法
仕上の個別入力や入力後の属性変更などで仕上のラインが離れた場合で、その箇所が複数あるとき、まとめてつなぐ場合に使用します。

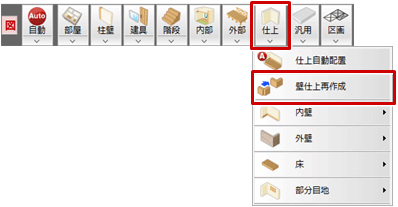

- 「仕上」メニューから「壁仕上再作成」を選びます。

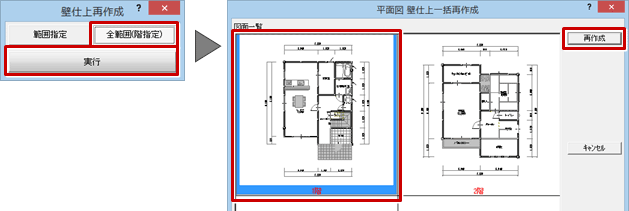

- ここでは、「壁仕上再作成」ダイアログの「全範囲（階指定）」をONにして、「実行」をクリックします。
- 「平面図 壁仕上一括再作成」ダイアログの1階を選び、「再作成」をクリックします。

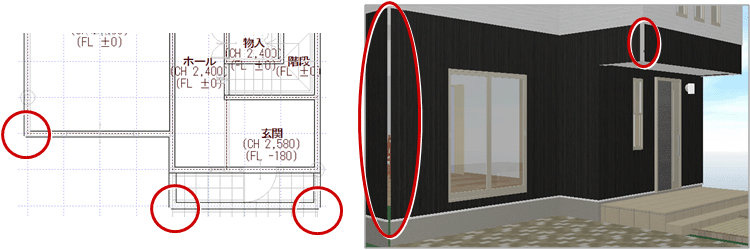

- 平面図やパースモニタで外壁仕上がつながったことを確認します。
