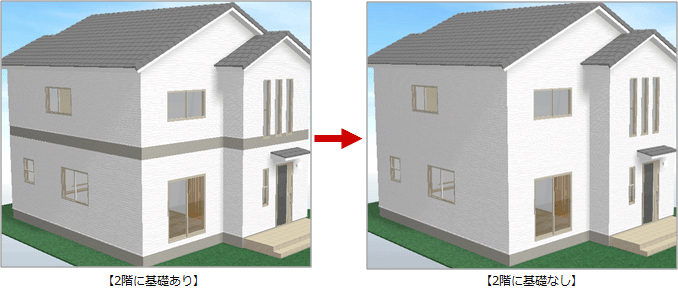

Q：2階に作成された基礎や水切を削除する方法を教えてください。

A：2階平面図で「一括作成」ダイアログの「仕上作成」を選び、仕上の再作成をします。

原因

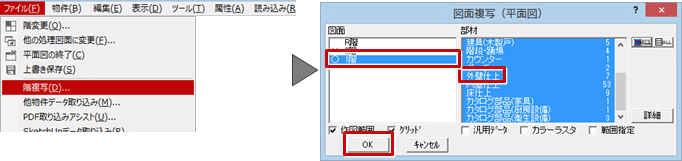

2階平面図で「ファイル」メニューから「階複写」を選び、「図面複写」ダイアログで1階の外壁仕上も選択して、複写したことが考えられます。

対処方法

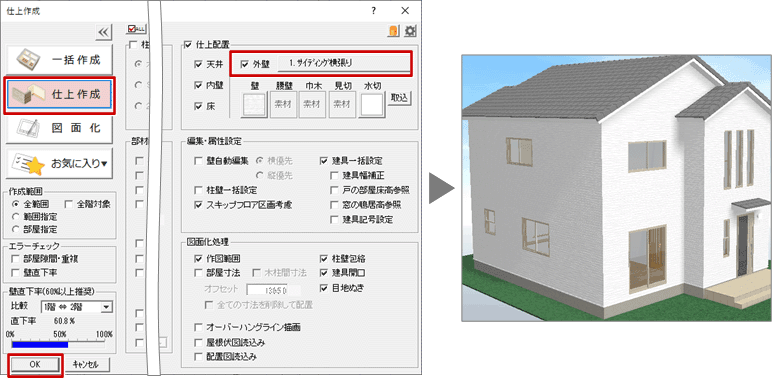

1. 「一括作成」をクリックします。

2. 「一括作成」ダイアログの「仕上作成」を選び、「外壁」がONになっていることを確認して、「OK」をクリックします。


メモ

• 外壁仕上を属性変更して、基礎や水切を削除することもできます。「外壁仕上」ダイアログの「巾木高」や「水切高」を「０」に変更すると、パースモニタで基礎や水切が描画されません。
