プログラム名

平面図

Ver.

Ver.8

ID

Q216180

更新日

2021/11/30

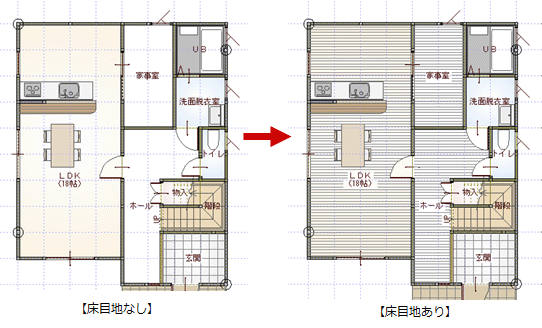

Q：床の目地を表示する方法を教えてください。

A：部屋の属性ダイアログの床仕上をクリックして、床マスタで目地の設定を行い仕上の再作成をします。

操作方法

1. 「属性変更」をクリックします。

2. 部屋をクリックします。

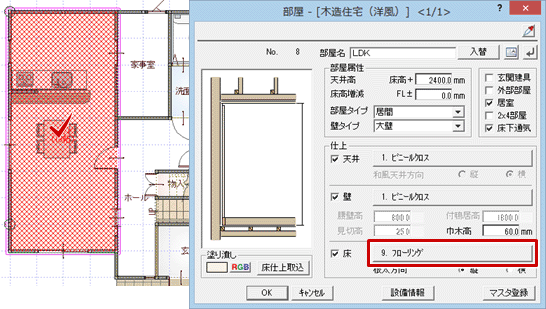

3. 「部屋」ダイアログの床仕上をクリックします。

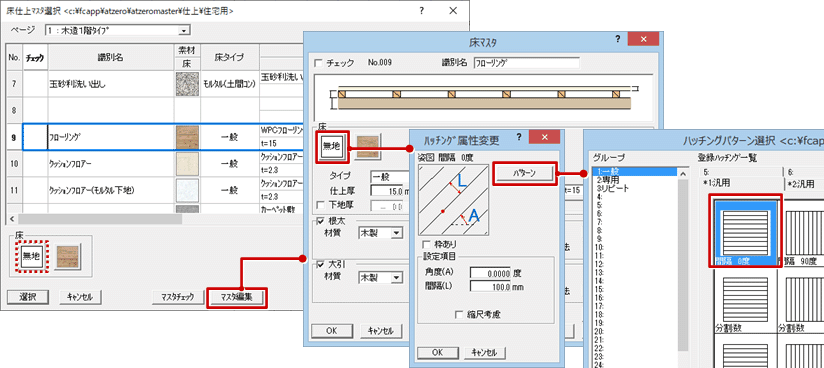

4. 「床仕上マスタ選択」ダイアログの「マスタ編集」をクリックします。
   ※ 床の目地が「無地」の場合、目地は表示されません。目地の設定が必要です。
5. 「床マスタ」ダイアログの目地をクリックします。
6. 「ハッチング属性変更」ダイアログの「パターン」をクリックします。
7. 「ハッチングパターン選択」ダイアログで目地を選び、「OK」をクリックしてダイアログを閉じていきます。

8. 「一括作成」をクリックします。

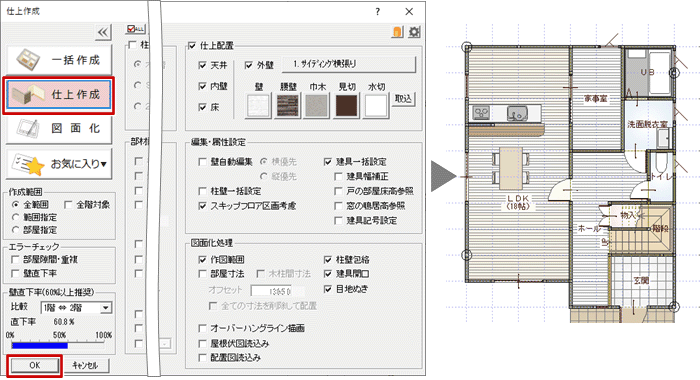

9. 「一括作成」ダイアログの「仕上作成」をONにして、「OK」をクリックします。


メモ

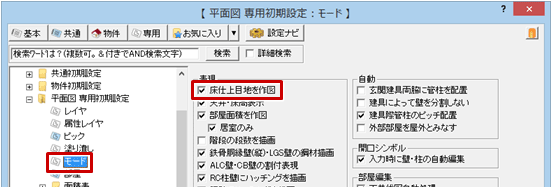

• 床マスタに目地が設定されていて、「仕上作成」を行っても目地が出ない場合、平面図の「専用初期設定：モード」の「床仕上目地を作図」がONになっているか確認します。OFFの場合は、ONにして「仕上作成」を行います。
