プログラム名

平面図

Ver.

Ver.3

ID

Q216275

更新日

2017/03/02

Q：外壁仕上に水切を表現する方法を教えてください。

A：外壁仕上の属性ダイアログで「水切高」を設定します。「水切高」の項目が非表示の場合は、外壁仕上マスタで水切ありの設定に変更します。

操作方法

1. 「属性別選択」をクリックします。

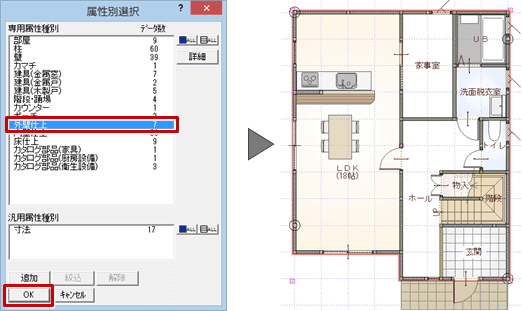

2. 「属性別選択」ダイアログで「外壁仕上」を選択して、「OK」をクリックします。

3. 「属性変更」をクリックします。

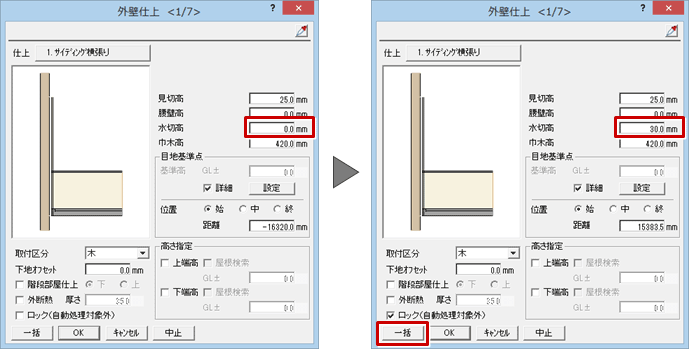

4. 外壁仕上の属性ダイアログで「水切高」を設定して、「一括」をクリックします。
   ※「水切高」が非表示の場合は、下記を参照してください。

5. 「外壁仕上一括変更」ダイアログで「水切高」が選択されていることを確認して、「OK」をクリックします。

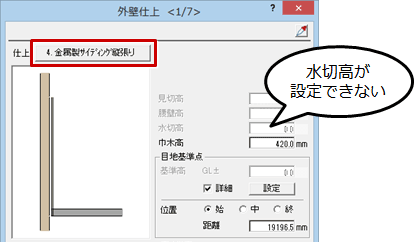

外壁仕上の属性ダイアログで「水切高」が非表示の場合

1. 外壁仕上の属性ダイアログで「仕上」をクリックします。

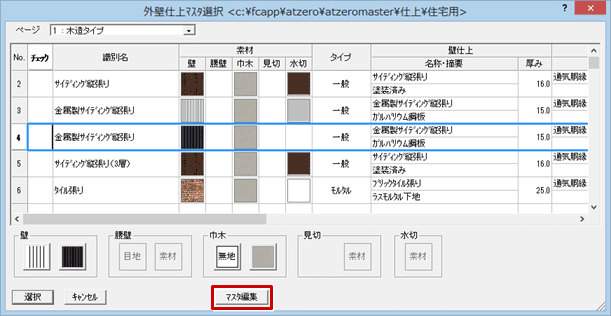

2. 「外壁仕上マスタ選択」ダイアログで「マスタ編集」をクリックします。

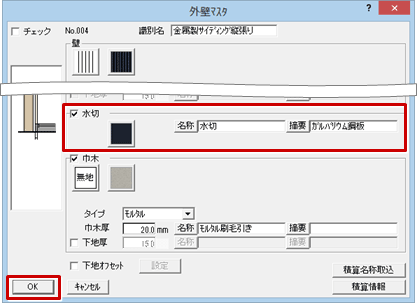

3. 「外壁マスタ」ダイアログで「水切」をONにして、素材や名称などを設定し、「OK」をクリックします。

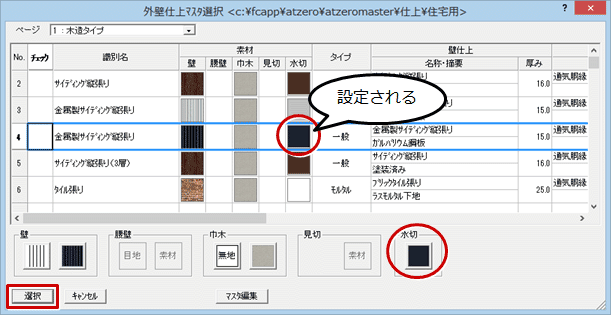

4. 「外壁仕上マスタ選択」ダイアログで「選択」をクリックします。

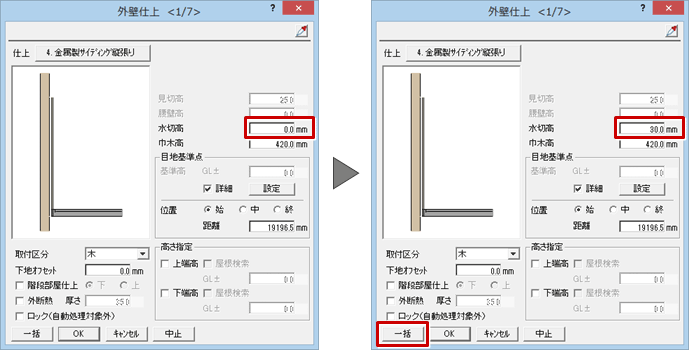

5. 外壁仕上の属性ダイアログで「水切高」を設定して、「一括」をクリックします。

6. 「外壁仕上一括変更」ダイアログで「水切素材」「水切高」が選択されていることを確認して、「OK」をクリックします。
