Q：「壁」コマンド以外を使ってカウンターの下に壁を作成する方法を教えてください。

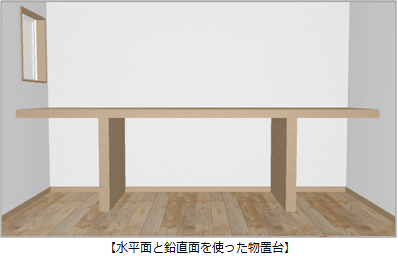

A：「汎用シンボル」メニューの「鉛直面」や「水平面」などを使用して作成します。
※ 柱や壁のコマンドなど専用のコマンドを使わずに作成する方法です。
操作方法

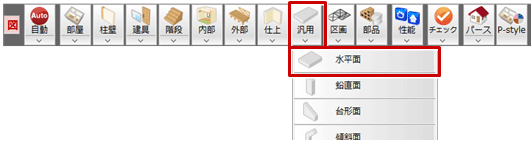

- 「汎用」メニューから「水平面」を選びます。
- 「操作モード切替」が「矩形」になっていることを確認します。

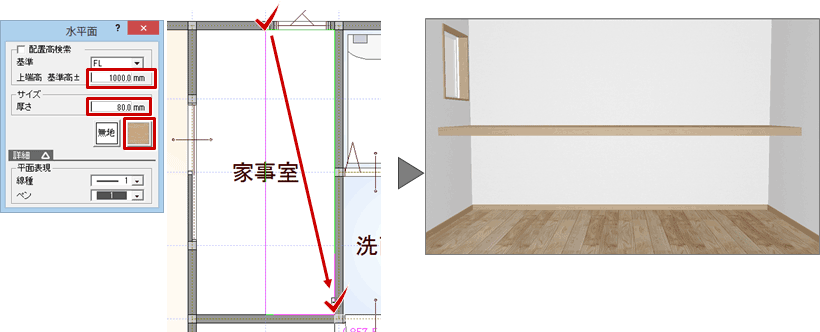

- 「水平面」ダイアログの「上端高」「厚さ」「素材」を設定します。
ここでは、「上端高」を「1000」、「厚さ」を「80」とします。 - 台になる部分の範囲を指定します。

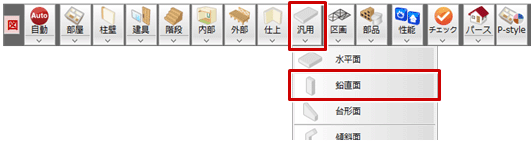

- 「汎用」メニューから「鉛直面」を選びます。
- 「操作モード切替」を「多角円形」にします。

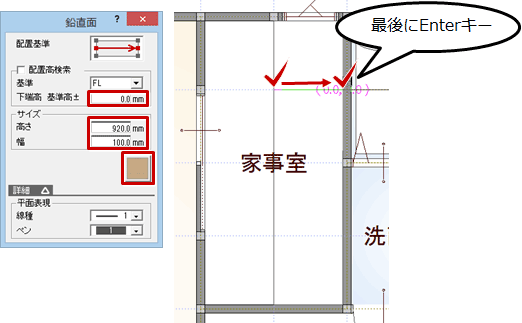

- 「鉛直面」ダイアログの「上端高」「高さ」「幅」「素材」を設定します。
ここでは「下端高」を「0」、「高さ」を「920」、「幅」を「100」とします。 - 始点、終点をクリックして、最後にEnterキーを押します。

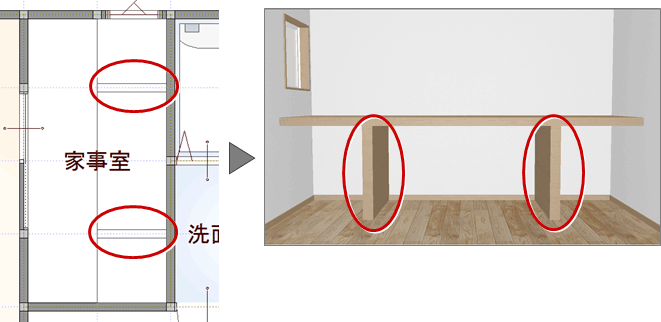

- 同様に、もう1つの足になる部分も入力します。
