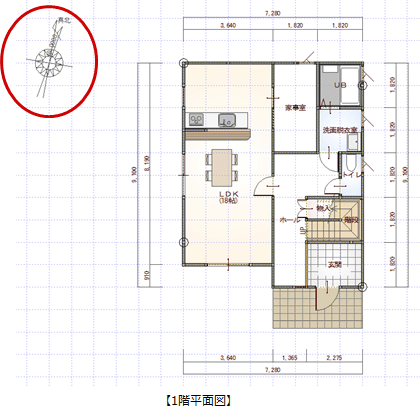

Q：平面図で方位マークを入力する方法を教えてください。

2 「汎用」メニューから「2Dマーク」の「方位マーク」を選びます。 1 3 方位マークの基準点、方向をクリックします。 「方位マーク」ダイアログでタイプを選びます。 磁北と真北を表示するときは「真北角度」をONにして、偏角をマイナス値で設定します。 平面図で方位マークを入力する方法 「汎用」メニューの「2Dマーク」の「方位マーク」を使用して、方位マークを入力します。 配置図の方位マークを平面図に読み込むこともできます。 平面図 平面図で方位マークを入力する方法を教えてください。 Ａ Ｑ ・方位マークは、平面図、配置図どちらでも入力可能ですが、立面図などに連動する方位には優先順位があります。 ① 配置図1面と平面図に方位マークの入力がある場合、配置図1面の方位マークを優先します。 ② 配置図1面に方位マークの入力がない場合、平面図の方位マークを参照します。 ③ 配置図1面にも平面図にも方位マークがない場合、配置図1面の真上を北として方角を設定します。 1 「読み込み」メニューから「他図面情報読み込み」の「配置図読み込み」を選びます。 「配置図読み込み」ダイアログの「方位」のみONにして、「OK」をクリックします。 2 配置図の方位マークを読み込む方法 配置図に方位マークが入力してある場合は、そのまま平面図に読み込むことができます。
