Q：ガラスブロックの入力方法を教えてください。

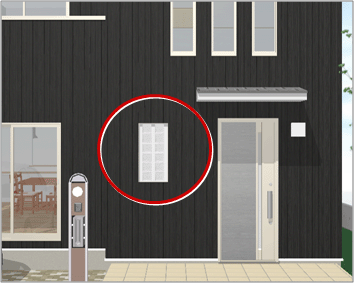

A：「外部」メニューの「外部意匠」の「ガラスブロック」を使用して、長さを指定してから入力する方法と、サイズを決めてから入力する方法があります。
※配置図では、「外構」メニューから「外部意匠」の「ガラスブロック」を選んで入力できます。
長さを指定してから詳細を設定して入力する方法
CAD画面で指定した長さをガラスブロックの全体長さとする場合はこの方法で入力します。

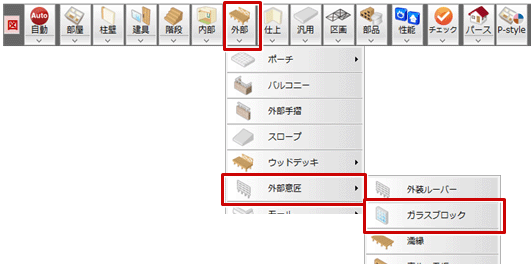

- 「外部」メニューから「外部意匠」の「ガラスブロック」を選びます。

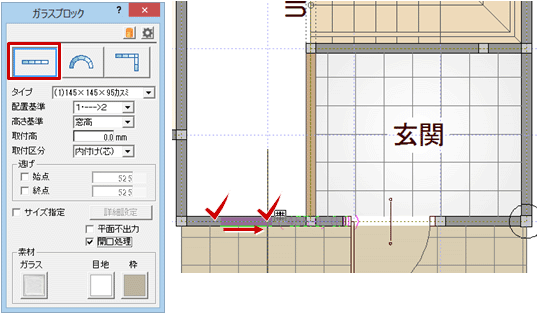

- 「ガラスブロック」ダイアログの直線タイプをONにして、ガラスブロックの始点、終点をクリックします。

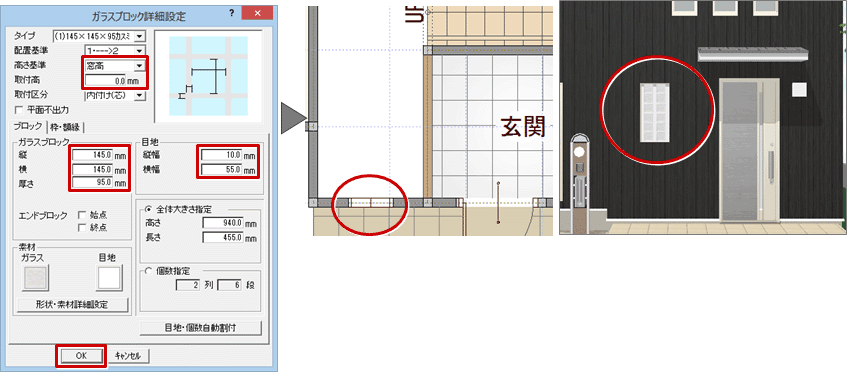

- 「ガラスブロック詳細設定」ダイアログの「高さ基準」や「取付高」、ガラスブロックのサイズ、目地などの設定を確認して、「OK」をクリックします。
※ 指定した長さからガラスブロックの個数を算出します。
サイズを決めてから入力する方法
ガラスブロック配置する個数（列数・段数）が決まっている場合や、全体の大きさ（全体高と全体長）が決まっている場合はこの方法で入力します。
- 「外部」メニューから「外部意匠」の「ガラスブロック」を選びます。

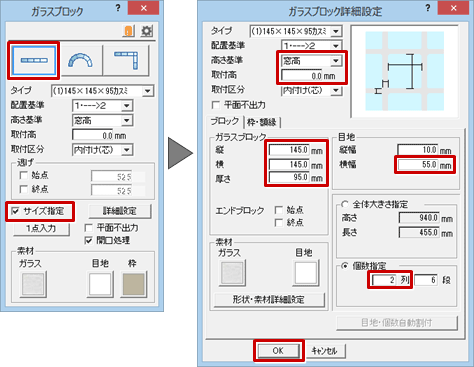

- 「ガラスブロック」ダイアログの直線タイプを選び、「サイズ指定」をONにします。
- 「ガラスブロック詳細設定」ダイアログの「高さ基準」や「取付高」、ガラスブロックのサイズ、目地などの設定を確認して、「OK」をクリックします。
ここでは「目地」の「横幅」を「55」にして、「個数指定」を「2」列にします。

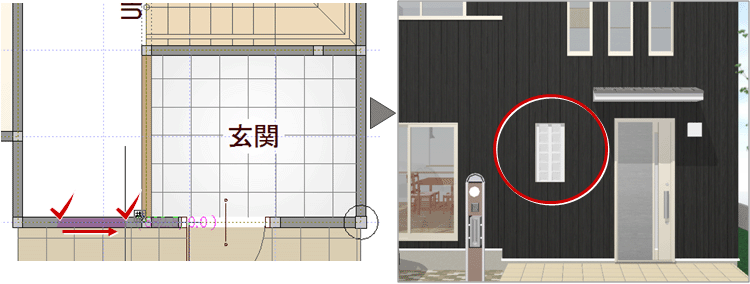

- ガラスブロックの始点、終点をクリックします。
