プログラム名 平面図 Ver. Ver.6 ID Q217300 更新日 2019/10/16

Q：竪樋と集水器の接続方法を教えてください。

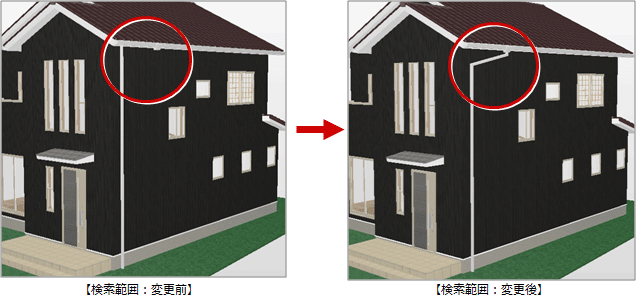

A：竪樋の属性変更ダイアログの「集水器」がONの場合、竪樋と接続されます。「検索範囲」外に竪樋がある場合は値を変更し、竪樋と集水器を接続します。

操作方法

  1. 2階平面図を開きます。

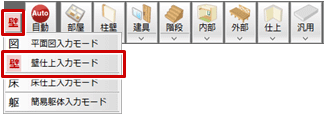

  2. 「壁仕上入力モード」に切り替えます。
  3. 「属性変更」をクリックします。

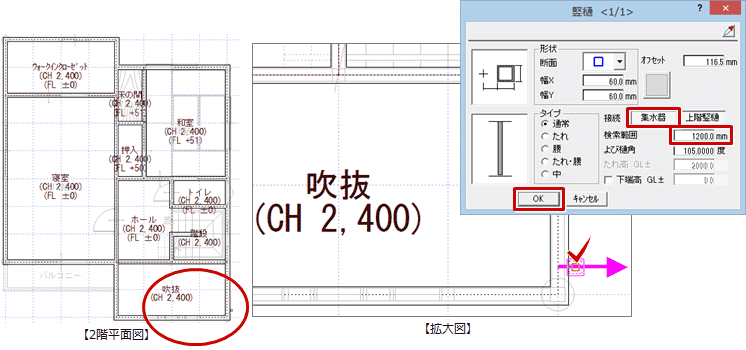

  4. 竪樋をクリックします。
  5. 「竪樋」ダイアログの「集水器」がONになっていることを確認します。
  6. 「検索範囲」を大きな値に変更して、「OK」をクリックします。
    ※「検索範囲」の距離内にある集水器や樋が接続の対象となります。
