プログラム名 平面図 Ver. Ver.3 ID Q217360 更新日 2016/08/23

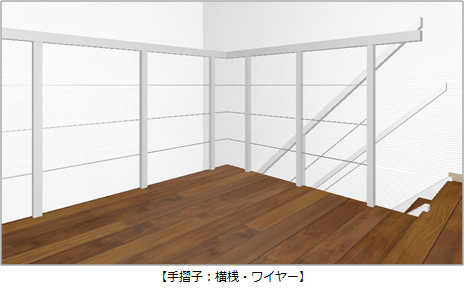

Q：横桟（ワイヤー）のある手摺の入力方法を教えてください。

A：手摺の属性ダイアログの詳細にある「手摺子」を選び、「横桟・ワイヤー」をONにして、横桟（ワイヤー）を設定します。

操作方法

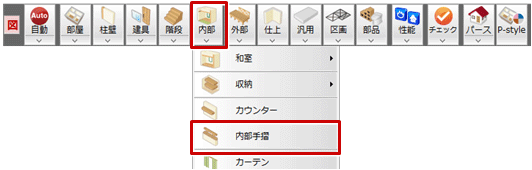

  1. 「内部」メニューから「内部手摺」を選びます。

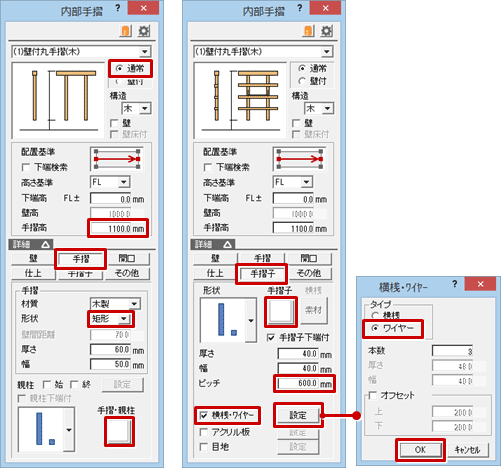

  2. ここでは「内部手摺」ダイアログの「通常」をON、「手摺高」を「1100」にします。
  3. 詳細の「手摺」がONになっていることを確認して、手摺の形状などを設定します。
    ここでは「形状」を「矩形」にして、「手摺・親柱」の素材を設定します。
  4. 詳細の「手摺子」をONにして、手摺子の形状などを設定します。
    ここでは「手摺子」の素材を設定して、「ピッチ」を「600」にします。
  5. 「横桟・ワイヤー」をONにして、「設定」をクリックします。
  6. 「横桟・ワイヤー」ダイアログで「タイプ」を「ワイヤー」にして、「OK」をクリックします。

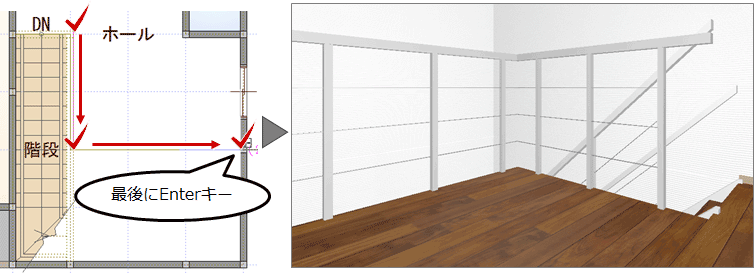

  7. 手摺の配置位置を順にクリックして、最後にEnterキーを押します。
