Q：目隠しの格子を入力する方法を教えてください。

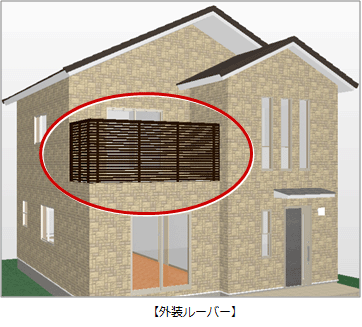

A：「外部」メニューの「外部意匠」の「外装ルーバー」を使用して、目隠しの格子を入力します。

操作方法

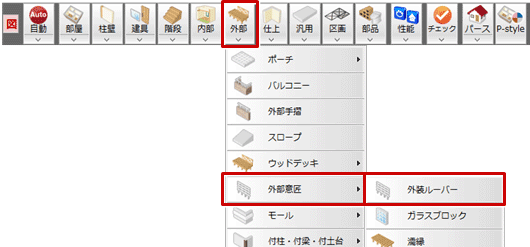

1. 「外部」メニューから「外部意匠」の「外装ルーバー」を選びます。

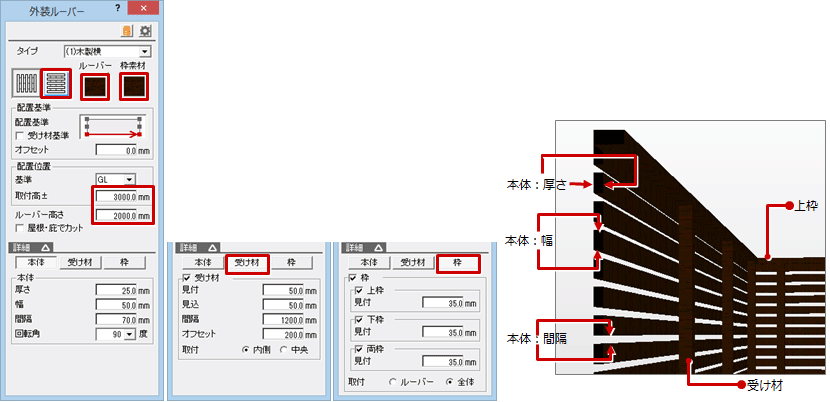

2. 「外装ルーバー」ダイアログのタイプを選び、素材や配置位置、ルーバー高さなどを設定します。
   ここでは素材の変更と「取付高」を「3000」、「ルーバー高さ」を「2000」とします。
   ※ 必要に応じて「詳細」の「本体」「受け材」「枠」をONにして設定します。

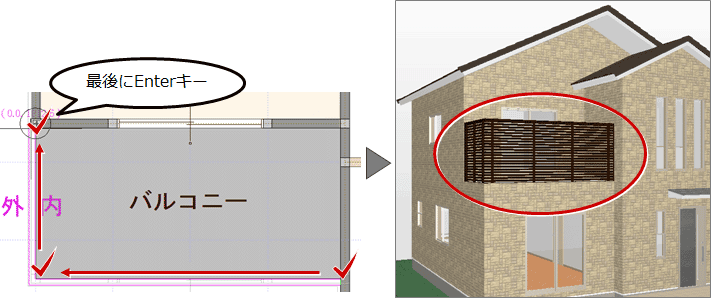

3. 外装ルーバーの取付位置を順にクリックして、最後にEnterキーを押します。
