プログラム名

平面図

Ver.

Ver.8

ID

Q217730

更新日

2021/11/30

Q：天井伏図で入力した照明部品を平面図に読み込む方法を教えてください。

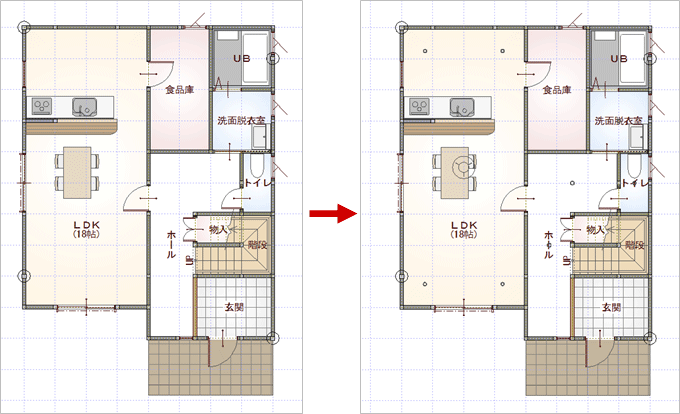

A：天井伏図をバック図面に表示して「バックデータ取り込み」で照明部品を取り込む方法と、部材パレットを使ってコピーする方法があります。

バック図面に表示して取り込む方法

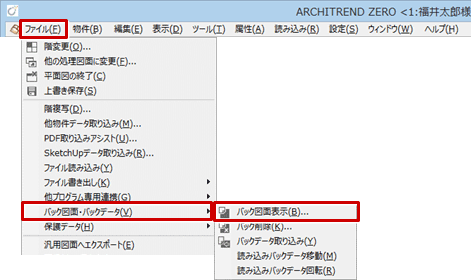

1. 「ファイル」メニューから「バック図面・バックデータ」の「バック図面表示」を選びます。

2. 「バック図面、その他バックデータ表示設定」ダイアログで、「バック図面1」を選択し「図面変更」をクリックします。

3. 「バック図面指定」ダイアログで対象階の天井伏図を選択して「OK」をクリックします。

4. 「バック図面、その他バックデータ表示設定」ダイアログの「OK」をクリックします。

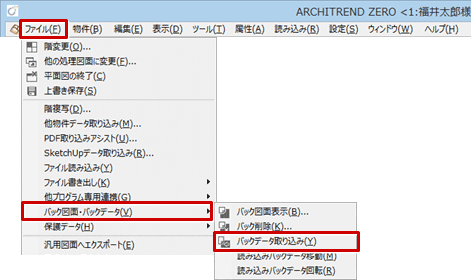

5. 「ファイル」メニューから「バック図面・バックデータ」の「バックデータ取り込み」を選びます。

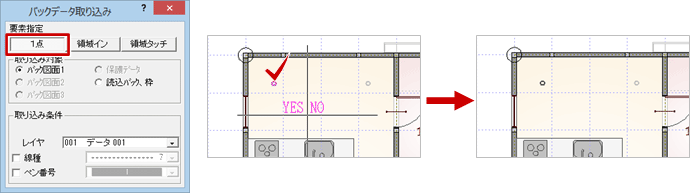

6. 取り込む範囲の指定方法の「1点」をONにして、バック図面に表示されているデータから取り込みたい照明をクリックし、左クリックで「YES」を選びます。

7. 続けて、他の照明部品を指定して取り込みます。

部材パレットを使ってコピーする方法

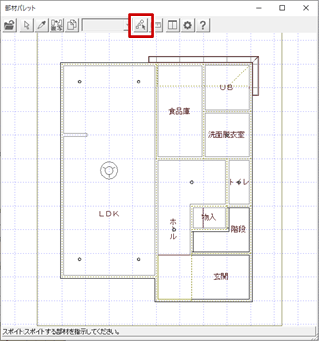

1. ツールバーの「部材パレット」をクリックします。

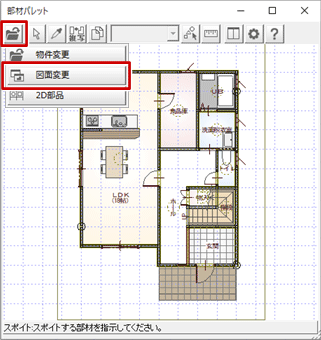

2. 「参照データ変更」から「図面変更」を選びます。

3. 「天井伏図」の「1階」を選んで「OK]をクリックします。

4. 「属性別選択」をクリックします。

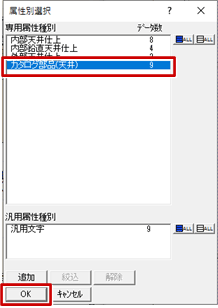

5. 一覧から「カタログ部品（天井）」を選んで「OK」をクリックします。

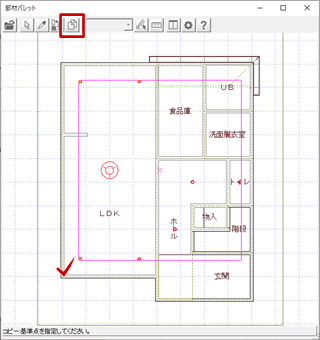

6. 「コピー」をクリックして、貼り付けする際の基準点をクリックします。

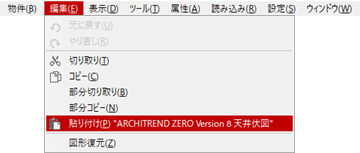

7. 「編集」メニューから「貼り付け」を選びます。

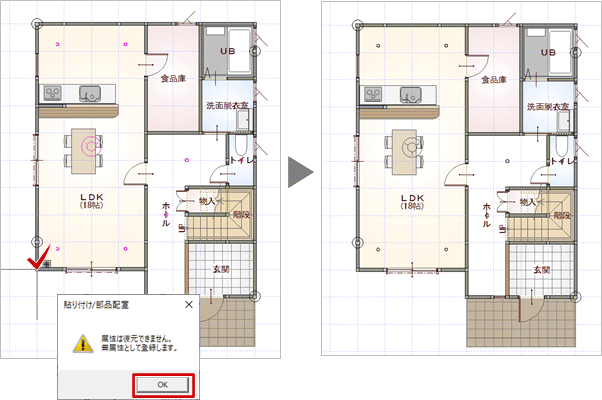

8. コピーしたデータの貼り付け位置をクリックして、確認画面で「OK」をクリックします。
