プログラム名

平面図

Ver.

Ver.3

ID

Q218110

更新日

2016/08/23

Q：配置図の延焼線を取り込む方法を教えてください。

A：「性能」メニューの「延焼線読込」を使用して、延焼線の取り込みができます。
※ 延焼線は、配置図の1面目に入力されている必要があります。

操作方法

1. 「性能」メニューから「延焼線読込」を選びます。
   ※ 配置図がバック表示されます。

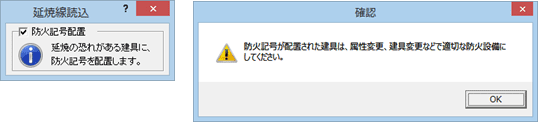

2. 延焼の恐れがある建具に「防」マークを配置したいときは、「延焼線読込」ダイアログの「防火記号配置」をONにします。

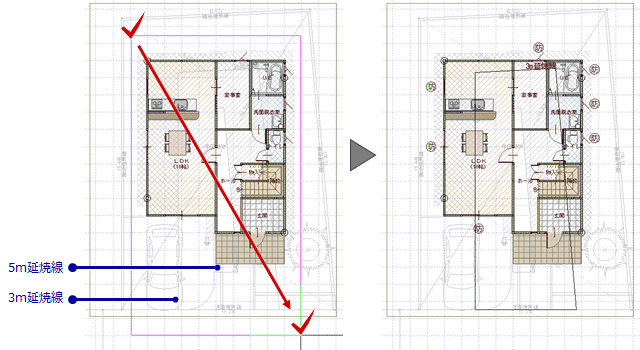

3. 建具と配置図の延焼線を含むように範囲を指定します。

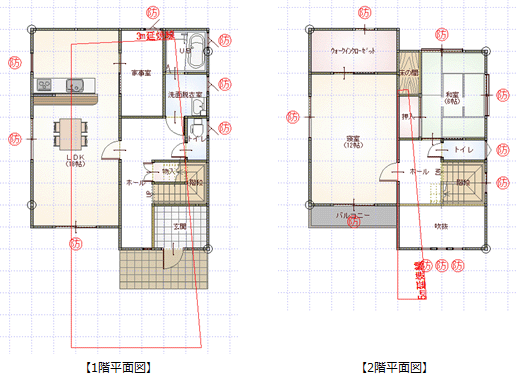

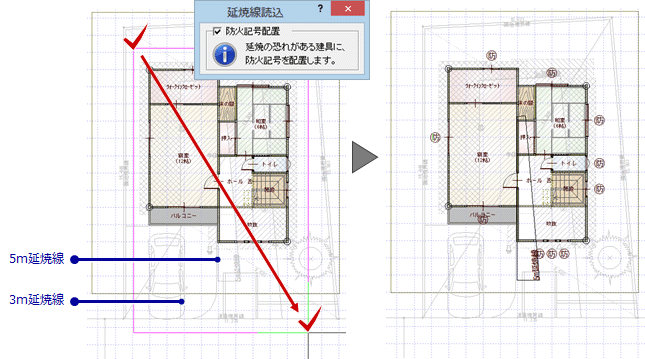

4. 2階平面図も同様に行います。


メモ

• 「延焼線読込」ダイアログで「防火記号配置」をONにして範囲を指定すると、確認画面が表示されます。「防」マークが配置された建具を防火仕様に変更してください。

• 防火記号のサイズは「物件初期設定：文字・ハッチング」の「一般文字」の「文字高」が連動します。
