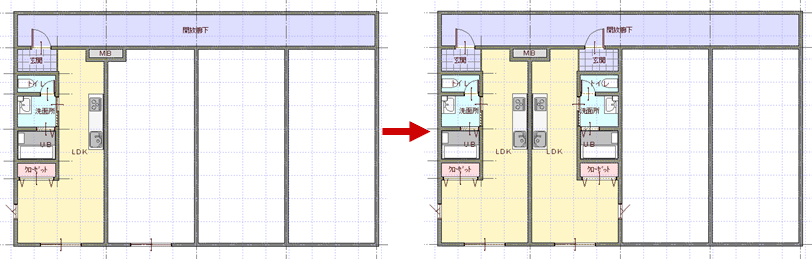

Q：マンションやアパートの住戸を鏡像複写する方法を教えてください。
A：「属性別選択」で必要なデータを選択し、汎用コマンドの「複写」メニューの「鏡像複写」を使って複写します。
操作方法
- 「属性別選択」をクリックします。

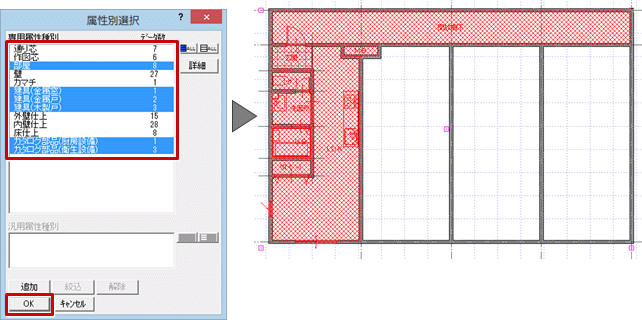

- 「属性別選択」ダイアログで、鏡像複写する属性データを選択します。
ここでは、「部屋」「建具」「カタログ部品」のみ選択します。

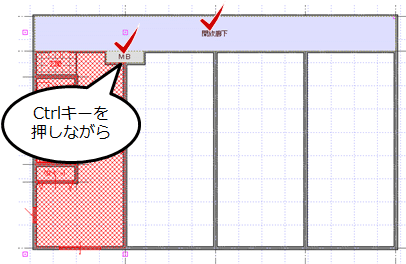

- 鏡像複写しないデータが含まれている場合は、Ctrlキーを押しながらクリックして選択から外します。
- 「複写」メニューから「鏡像複写」を選びます。

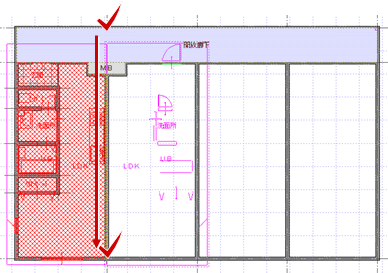

- 鏡像複写の基準とする線の1点目と2点目をクリックします。
ここでは、界壁の通り芯を基準線として利用します。
- マンションやアパートの住戸の場合は、同様の手順で残りの住戸を複写します。
- ここでは、壁、仕上などは複写していないため、「一括作成」などを使って躯体、仕上等を自動配置します。
