プログラム名 平面図 Ver. Ver.3 ID Q218260 更新日 2017/03/13

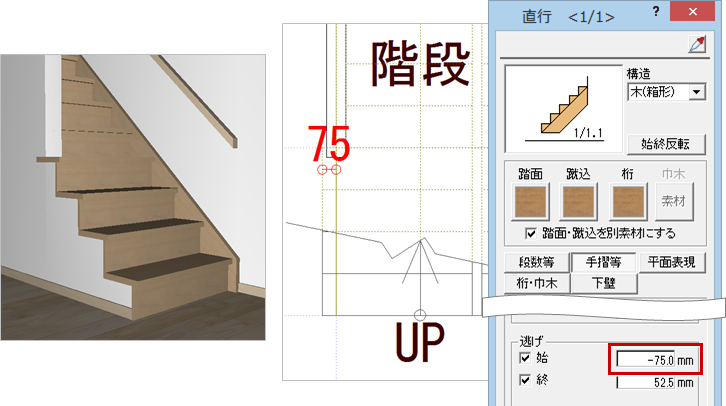

Q:ひな段にした階段部分に設定されている「逃げ」の根拠を教えてください。

A:「逃げ」の根拠は、以下の計算式になります。

逃げ = 壁厚 ÷ 2 + 壁チリ + 下壁の仕上厚 + 下壁の下地厚 + 下壁の下地オフセット

壁厚 主構造の種類によって壁厚が異なります。
主構造が「木」 「物件初期設定:柱・基礎・束」の【柱サイズ】の「木(管柱)」
主構造が「木」以外 「物件初期設定:壁」の【壁厚】の各項目
壁チリ 「物件初期設定:壁」の【チリ】の「巾木・見切縁」
下壁の仕上厚 階段属性の「下壁」に設定されている内壁仕上の「仕上厚」
下壁の下地厚 階段属性の「下壁」に設定されている内壁仕上の「下地厚」
下壁の下地オフセット 階段属性の「下壁」に設定されている内壁仕上の「下地オフセット」の設定値
※「下地オフセット」がOFFの場合は「0」
