プログラム名

平面図

Ver.

Ver.3

ID

Q218330

更新日

2017/03/09

Q：性能表示用に、階段の有効幅や基準勾配を表記した表を作成する方法を教えてください。

A：「性能」メニューの「階段有効幅・段数」で、階段を指定して表を作成します。

操作方法

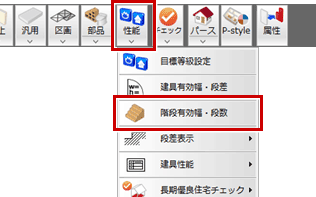

1. 「性能」メニューから「階段有効幅・段数」を選びます。

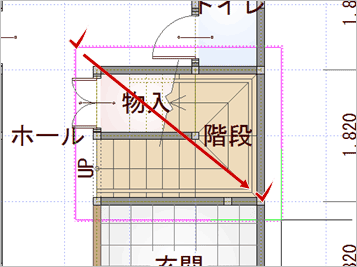

2. 表作成対象の階段の全体を選択します。

3. 「階段有効幅・段数」ダイアログで、段数や有効幅などを確認します。
   有効幅や蹴上、踏面は個別に変更ができます。

4. 「勾配」で、判定の基準にする階段勾配を選択します。

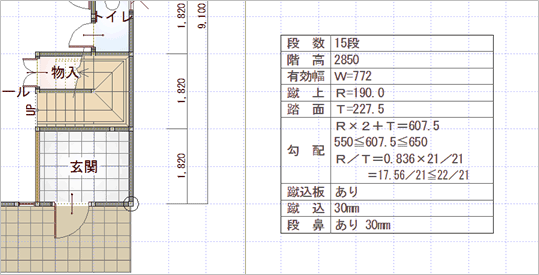

5. 「OK」をクリックして、表を配置します。
