Q：内部手摺で入力した手摺壁にニッチを表現する方法を教えてください。

A：手摺壁では、ニッチを表現することができません。

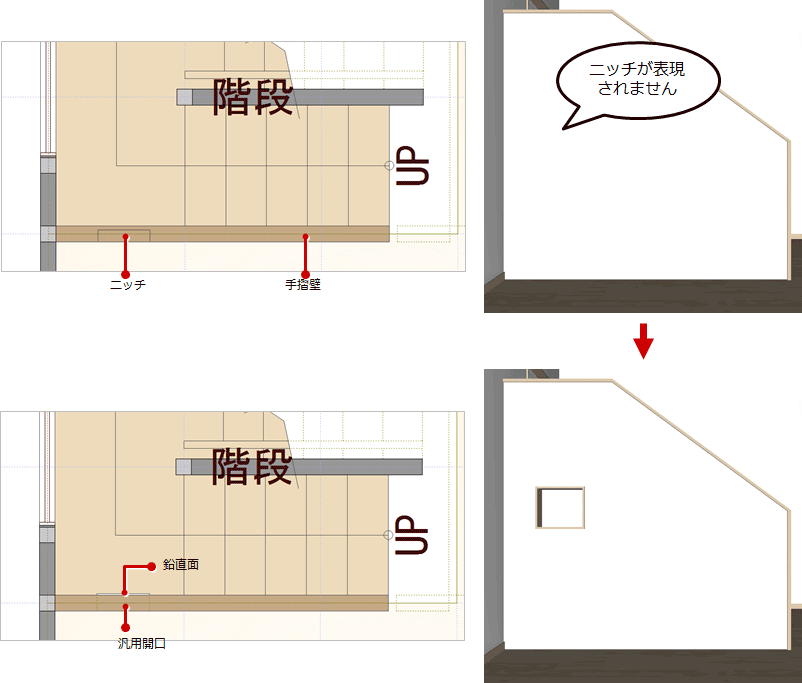

代替の方法として、汎用開口を入力する方法をご案内します。

操作方法

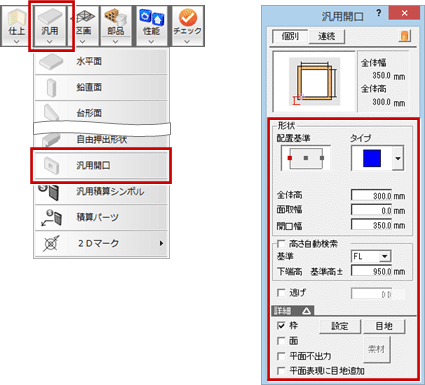

1. 「汎用」メニューから「汎用開口」を選び、「汎用開口」ダイアログで入力する開口を設定します。

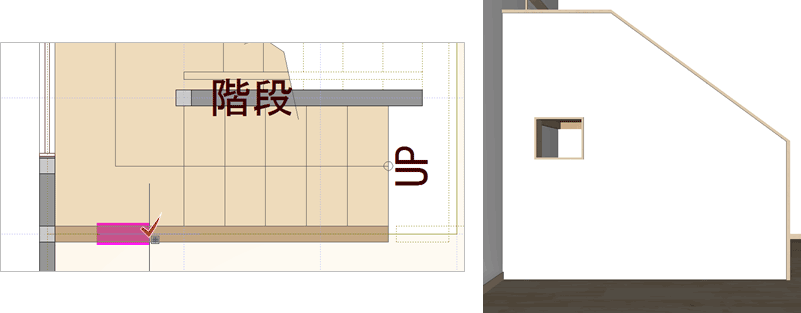

2. 手摺壁に汎用開口を入力します。

   手摺壁に入力した汎用開口が貫通したままなので、開口の奥を鉛直面で埋めます。

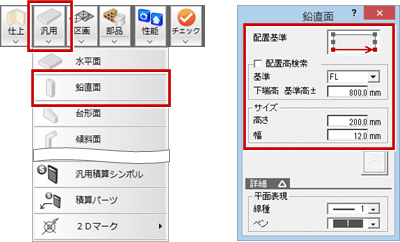

3. 「汎用」メニューから「鉛直面」を選び、「鉛直面」ダイアログで入力する鉛直面を設定します。

4. 「操作モード切替」を「多角円形」に切り替えます。

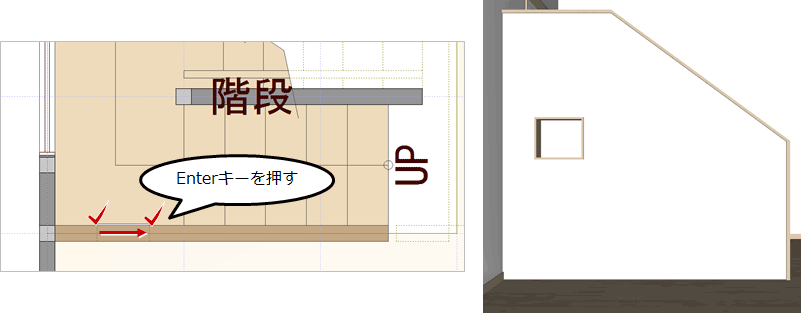

5. 鉛直面の始点と終点をクリックして、Enterキーを押します。


メモ

• 手摺壁の内側に入力すると鉛直面も開口されてしまいます。手摺壁の外側に添えるように入力してください。

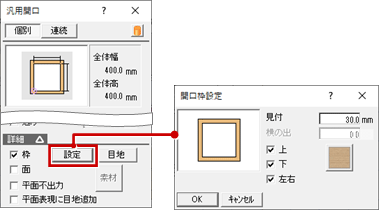

• 汎用開口ダイアログの「枠」の「設定」で枠のタイプや素材の設定がおこなえます。

  もしくは汎用開口の「枠」をOFFにして、「汎用」メニューの「水平面」や「鉛直面」で枠を表現する方法もあります。
