プログラム名 平面図 Ver. Ver.3 ID Q218530 更新日 2017/01/30

Q:バルコニーの手摺を変更した時に表示される「手摺変更項目選択」について教えてください。

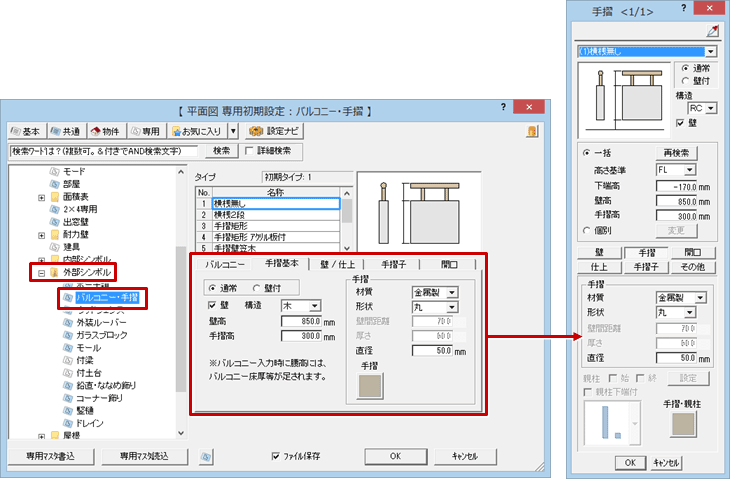

A:「専用初期設定:外部シンボル-バルコニー・手摺」の「手摺基本」に登録されている手摺タイプの初期設定値から取り込む項目を選択します。

タイプのみ変更 手摺の設定内容は変更されません。手摺タイプの名称のみ切り替わります。
高さ以外を変更 登録されている手摺タイプの設定内容に変更します。
手摺壁(「壁高」)と手摺(「手摺高」)の高さは、変更されません。
全項目変更(手摺) 登録されている手摺タイプの設定内容に変更します。
手摺壁(「壁高」)と手摺(「手摺高」)の高さも、選択したタイプの高さに変更されます。
バルコニーの手摺の場合、バルコニー床の下端から登録されている手摺の高さになります。
全項目変更(バルコニー) 登録されている手摺タイプの設定内容に変更します。
手摺壁(「壁高」)と手摺(「手摺高」)は、バルコニーの床厚を足した高さになります。
バルコニーの手摺の場合、バルコニーの床面から登録されている手摺の高さになります。

メモ

  • どの項目を選択しても、「開口」の設定は変わりません。
