Q：付土台がパースに表示されないときの対処方法を教えてください。

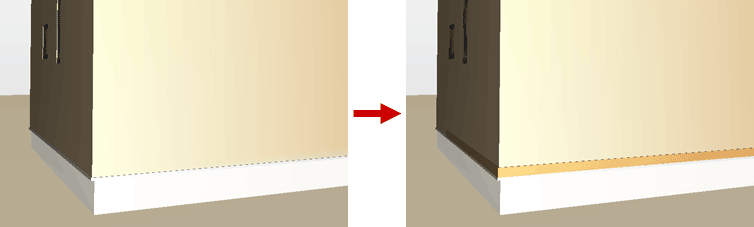

A：付土台の外面が外壁仕上面の内側に埋まった状態で入力されていると、付土台が外観のパースに表示されません。付土台面が外壁仕上面より外側になるように、付土台の幅を広げるか、オフセットを設定して入力します。

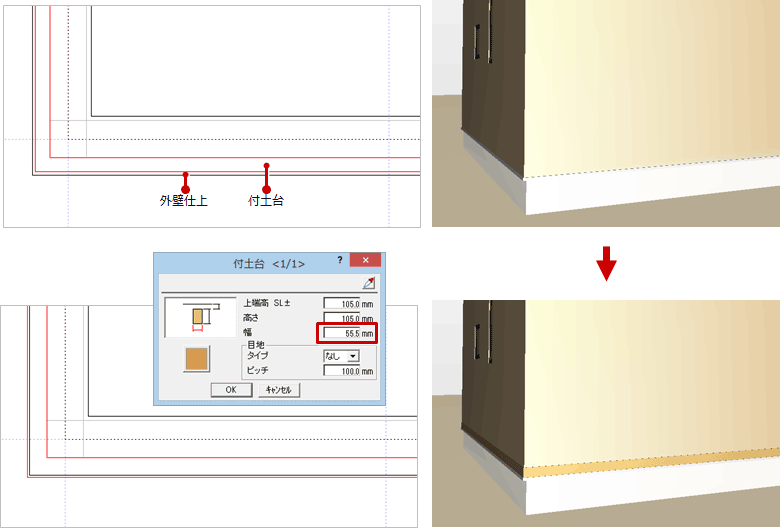

付土台の幅を広げる方法

外壁が厚く、付土台面が外壁面上に届かない場合は、「属性変更」で付土台の幅を広げます。

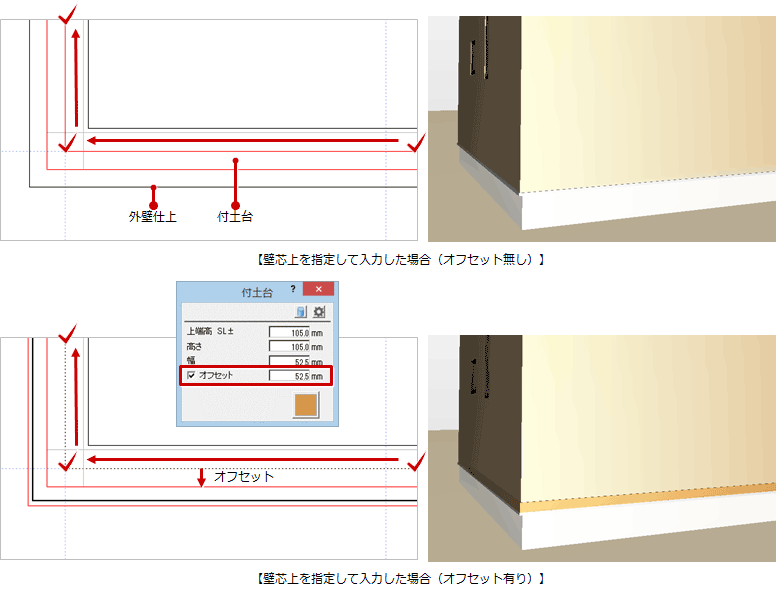

オフセットを設定して入力する方法

付土台を壁芯上で指定して入力する場合は、オフセットを設定します。

メモ

• オフセットの初期値は、「物件初期設定：外部標準－外部標準」で選択されている外部標準マスタの外壁仕上の厚さ（「外壁仕上厚」＋「下地厚」＋「下地オフセット厚」＋「断熱材厚」）です。
