プログラム名

平面図

Ver.

Ver.3

ID

Q218620

更新日

2017/02/01

Q：手摺壁の笠木の出巾を調整する方法を教えてください。

A：「内部」の「内部手摺」、または「外部」の「外部手摺」で入力した手摺壁の笠木のチリは、壁の仕上面から15mm固定です。

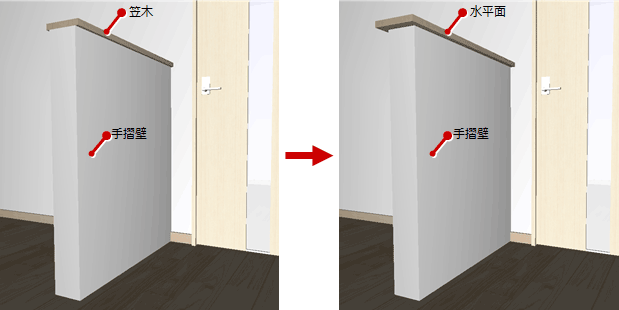

笠木の出を設定したい場合は、「汎用」の「水平面」で代用します。

操作方法

1. 「属性変更」をクリックします。


2. 手摺壁をクリックします。

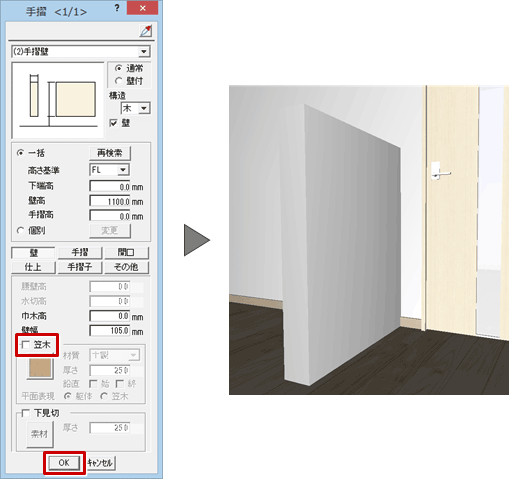

3. 「手摺」ダイアログで、「壁」の「笠木」をOFFにして「OK」をクリックします。

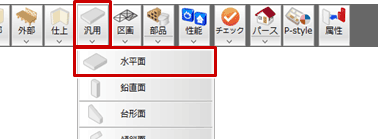

4. 「汎用」メニューから「水平面」を選びます。

5. 「水平面」ダイアログで、水平面で代用する笠木の高さ位置、素材などを設定します。

6. 「クリック位置からの相対座標入力」をONにします。
   「基本設定：操作2」の「DXDY/LDを1操作で終了」は、OFFに設定しておきます。

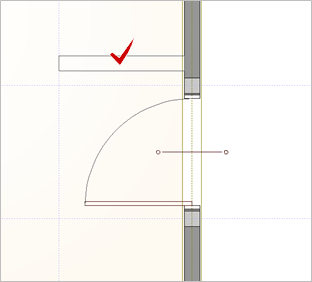

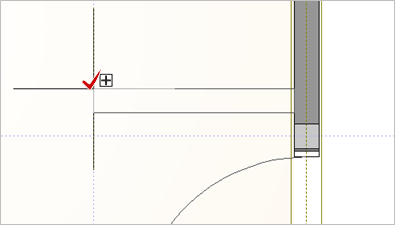

7. 手摺壁の頂点をクリックします。

8. 「座標入力」ダイアログで笠木の出の幅を設定します。
   ここでは、「dx」に「-40」、「dy」に「40」を入力して「OK」をクリックします。

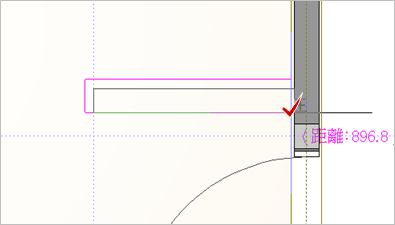

9. 対角の頂点をクリックします。

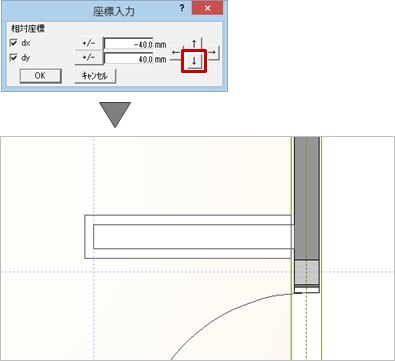

10. 「座標入力」ダイアログの「↓」をクリックします。
