プログラム名

平面図

Ver.

Ver.3

ID

Q218750

更新日

2017/03/13

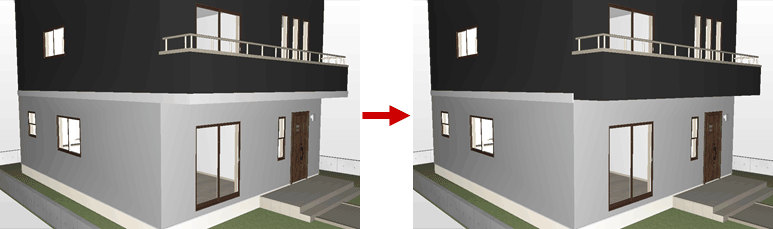

Q：自動配置したモールを部分的に削除する方法を教えてください。

A：「変形」メニューの「分割」を使って、不要な部分のモールを分割して削除します。

操作方法

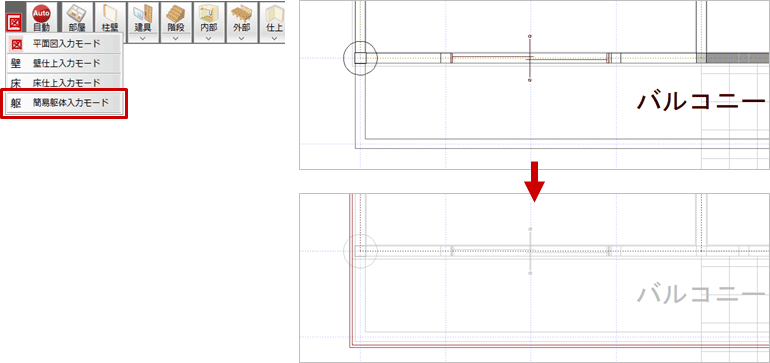

1. 「モード切替」メニューから「簡易躯体入力モード」を選びます。

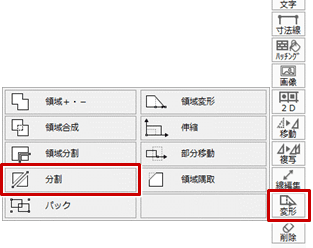

2. 「変形」メニューから「分割」を選びます。

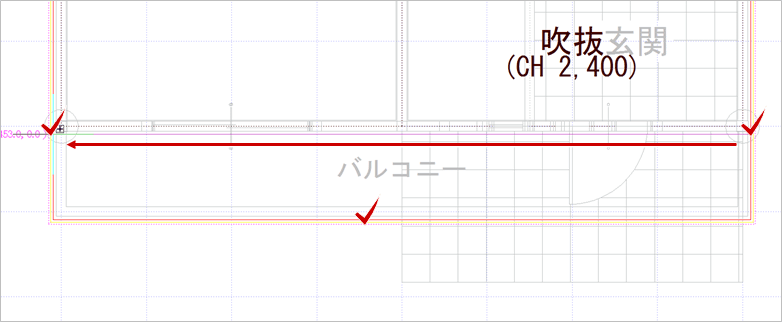

3. モールを選択し、モールを切断する分割線の始点と終点をクリックします。

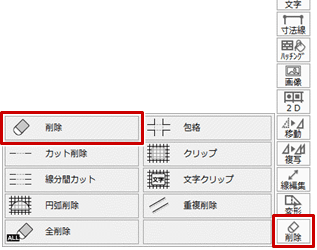

4. 「削除」メニューから「削除」を選びます。

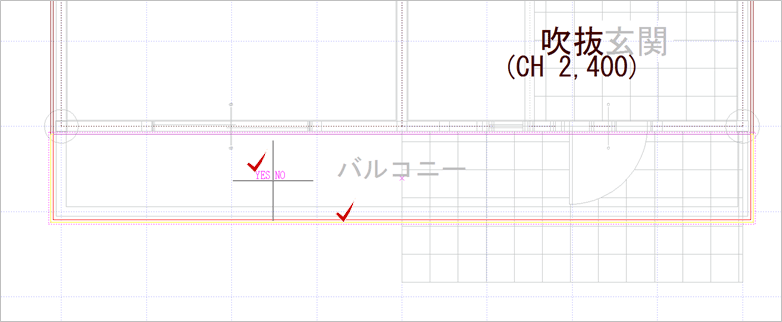

5. 削除するモールを選択し、左クリックで「YES」を選びます。


メモ

• 切れ目なく1周しているモールを分割するときは、必ず2箇所を横断するように切断ラインを引かないと切断できません。
