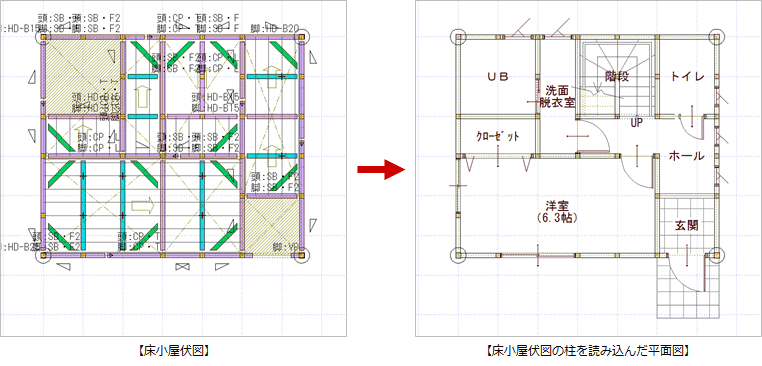

Q：床小屋伏図の柱を平面図に読み込む方法を教えてください。

A：「読み込み」メニューの「柱・耐力壁・火打（木造床伏図）読み込み」で、床小屋伏図の柱データを読み込むことができます。

操作方法

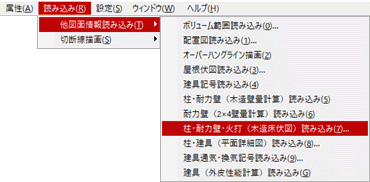

1. 平面図の「読み込み」メニューから「他図面情報読み込み」の「柱・耐力壁・火打（木造床伏図）読み込み」を選びます。

2. 表示されたダイアログで、「通柱」と「管柱、丸柱」をONにして「OK」をクリックします。

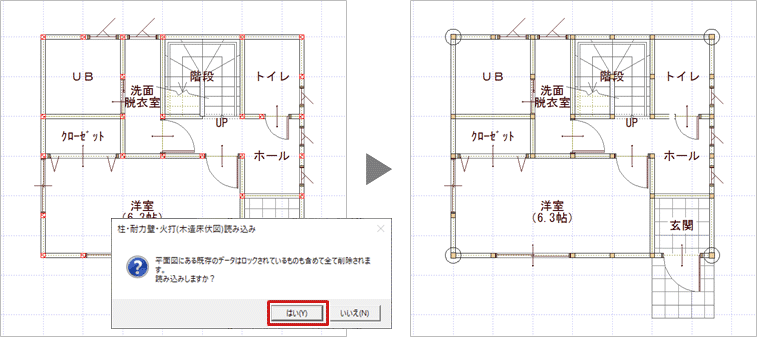

3. 平面図に柱が入力されている場合、柱を削除する確認の画面が表示されるので「はい」をクリックします。
